KGHM
Sierra Gorda
*Actualizado en marzo de 2024, con información correspondiente al 2023.
1. Empresa y Faena:
Sierra Gorda SCM
Faena: Sierra Gorda
2. Nombre y Ubicación
Nombre del depósito:

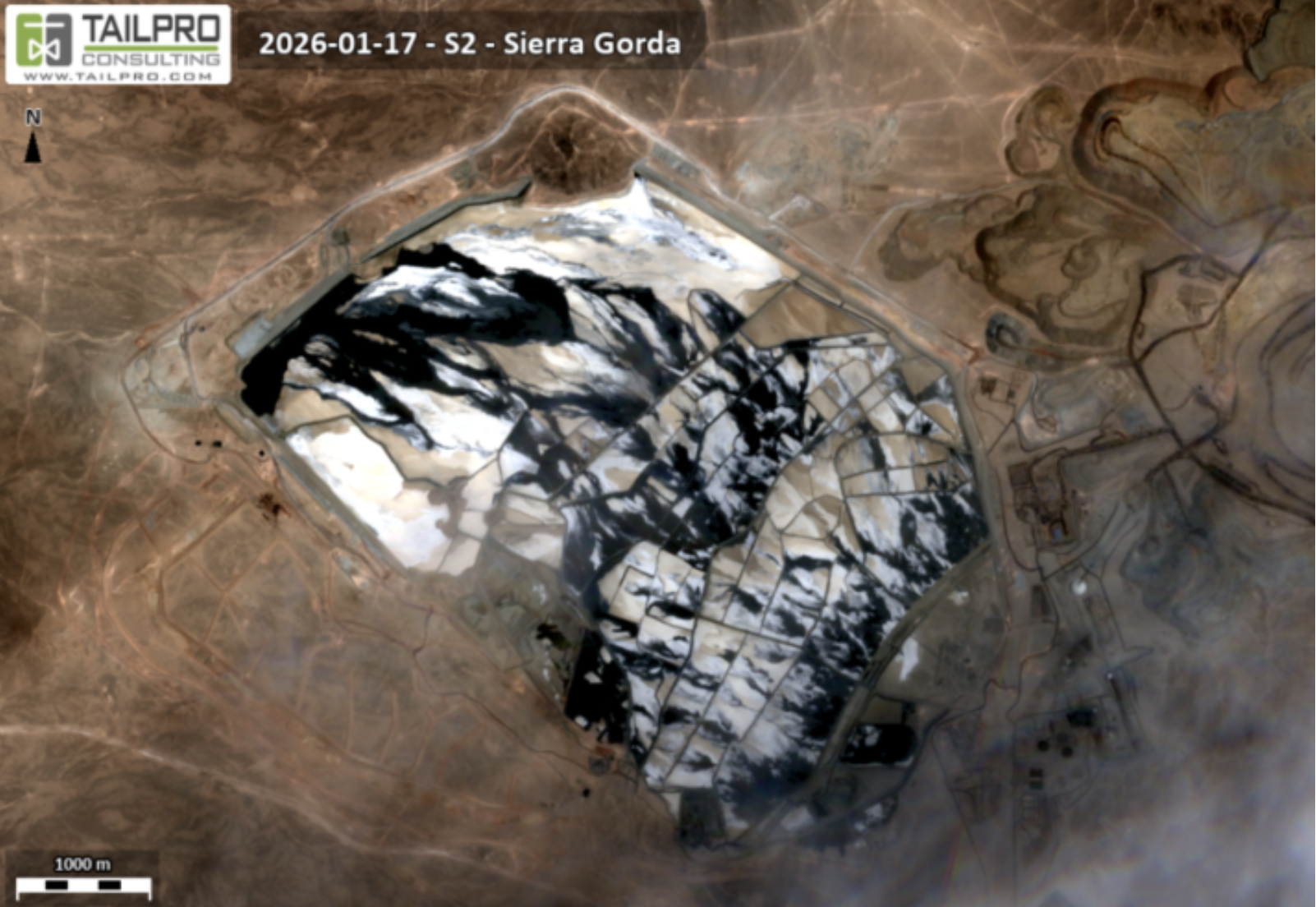

Depósito de relaves Minera Sierra Gorda.
Altura geográfica:
1626,2 msnm.
Comuna y Región:
Comuna de Sierra Gorda, Región de Antofagasta.
Coordenadas DMS:
22°51’50.68″S 69°23’19.22″E.
Comunidades más cercanas:
Pueblo de Sierra Gorda
3. Estado Operativo
Estado:
En operación.
Inicio operaciones:
Octubre 2014
Permiso Ambiental:
La última RCA que se refiere al depósito de relaves es aprobada el 10 de septiembre 2018.
Fecha de vida Útil
Hasta año 2035.
4. Permisos
Entidad | Tipo de Permiso | N° del Permiso | Año |
Comisión de Evaluación Ambiental Antofagasta | RCA | N° 165 | 2018 |
DGA | RE | N°2054 | 2020 |
DGA | RE | N° 2144 | 2014 |
Sernageomin | RE | N°3075 | 2018 |
Sernageomin | RE | N° 534 | 2013 |
Seremi de Salud | RE | N° 4867 (proyecto) | 2013 |
Seremi de Salud | RE | N° 5949 (funcionamiento) | 2014 |
5. Plan de Cierre
- Aprobado en régimen transitorio RE N°2307/15.
- Aprobado actualización de Plan de Cierre, Resolución N° 1545/2019.
- Aprobado actualización de Plan de Cierre, Resolución N° 1384/2023
6. Plan de emergencia
Documento:
“Procedimiento de Emergencias Operacionales área de Relaves”, documento SG-GA&R-SR-PO-03.
Objetivo:
Identificar fallas inesperadas y métodos de control y monitoreo geotécnico de estabilidad, dar a conocer los planes de acción, ante una emergencia operacional en el área de relaves; esta área comprende desde la canaleta de transporte de relaves hasta su punto de disposición, en el depósito de relaves. Además de identificar todos los riesgos asociados que pueden afectar a las personas, equipos, instalaciones y medio ambiente.
7. Características del depósito
Tipo de muro:
Construido con material de empréstito
Uso de liner:
sí, geomembrana de HDPE 2mm
Zanjas cortafuga:
sí
Construcción:
aguas abajo
Altura en metros actual:
37,2m
Relación base/altura
4.5/1
Diferenciar entre altura máxima aprobada
75m
Tipo de depósito:
Espesado (55% a 62% de sólidos)
Criterios de Diseño:
- Muro de partida de empréstito impermeabilizado con geomembrana de HDPE 2 mm.
- Crecimiento en muro método aguas abajo 2,5H:1V aguas arriba y 2,0H:1V aguas abajo, 7 diferentes muros perimetrales y donde el muro mayor totaliza actualmente 37.2 mt de altura y 20 m de corona, todos los muros de similares características con impermeabilización en la cara en contacto con relaves y la incorporación de dedos drenantes para el control de flujos superficiales.
- Revancha mínima autorizada de 2 mts, en sectores con laguna, sectores sin laguna 1m.
Aspectos Físicos
Instrumentación y monitoreo
Existe una red de distribución de instrumentos de monitoreo de estabilidad en depósitos de relaves compuesto por:
- Acelerómetros: 4
- Inclinómetros: 2
- Extensómetros
- Piezómetros fibra óptica: 40
- Piezómetro de cuerda vibrante: 40
- Piezómetros Casa Grande: 13
- Batimetrías
- Topografías
- Sistema de control de infiltraciones
Además se posee la inspección física diaria, semanal y mensual, realizada por distintas personas y competencias para la detección de anormalidades.
Toda la instrumentación se encuentra con conectividad on-line, por lo tanto, con monitoreo y reportabilidad continua.
Instalaciones de seguridad
Descripción del tipo de instalación y su función
- Tranque de cola
- Canales de contorno
- Canales evacuadores de aguas lluvia o ante emergencias
- Registro de canales de laguna
- Plan de emergencias operacionales
Parámetros a controlar físicos
- Distribución granulométrica y porcentaje de de sólidos
- Revancha
- Ángulo de talud aguas abajo
- Ancho del coronamiento
- Nivel de laguna
- Volumen de agua acumulada
Aspectos Químicos
Instrumentación y monitoreo químico
Semanalmente, se toman muestras de calidad de agua al interior del depósito, y en las piscinas de colección.
Descripción e identificación de los parámetros a controlar químicos que considera el depósito
Relave: Mezcla sólido/líquida rango 55-62% Sólidos remanente de la concentración mineral en planta concentradora. Composición Química:
Sólido: 0,07 % CuT – 0,009% CuS – 0,007% Mo
Líquido: Agua de origen marino, Conductividad: 90.300 µS – ORP: 259 mV – pH: 8,4
8. Capacidad
Acumulado al año 2023 (TMS) | Capacidad total autorizada (TMS) | Porcentaje del total autorizado |
208.654.668 | 800.000.000 | 26,1% |
9. Manejo de aguas claras
- Descripción de Recirculación y descargas: El sistema colecta y devuelve a circulación aguas claras desde dos fluentes, el principal, agua sobrenadante desde el interior del depósito de relaves y el secundario corresponde al sistema de control de infiltraciones. El agua recuperada desde el interior de la cubeta mediante un sistema de balsas flotantes es dirigida a la piscina primaria y luego bombeada hasta la piscina intermedia y luego bombeadas hasta la piscina de aguas de procesos para ser reingresada a los procesos de la Concentradora. Todas las aguas colectadas a través del sistema de control de infiltraciones provenientes de los dedos drenantes, que conducen la filtración siguiendo el drenaje natural a sumideros y de los pozos de bombeo de filtraciones de la zona no saturada son bombeadas por tubería colectoras a una piscina colectoras, que luego son redirigidas a la piscina primaria, donde se juntan con las aguas provenientes del interior del depósito.
- Litros por segundo de agua recirculada: 280 l/s.
- Volumen de la laguna de aguas claras: 50.000 m3.
- Capacidad de bombeo máxima de agua recirculada: 500 l/s.
10. Inspecciones post evento- naturales*
- Última inspección: el depósito se revisa de manera diaria por el personal operacional y de acuerdos a las indicaciones de estabilidad determinadas por el control determinado.
- Fiscalizaciones post eventos naturales: frente a sismos susceptibles a daño se realiza una inspección completa de todos los muros. Adicionalmente se hace un control satelital mediante interferometría, que controla deformaciones y respecto a procedimiento específico que se lleva a cabo está definido en el procedimiento de emergencia indicado anteriormente, ya que corresponde a un sismo que signifiquen la perdida de estabilidad personal, estructural o pérdida de control de equipo en movimiento.
- Condición actual: estable.
* Información vigente a diciembre de cada año.
11. Revisión de expertos independientes
- Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
- Identificar en qué formato: apoyo con visitas mínimo bimensuales.
- Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Diciembre 2023 se realizó revisión por comité de expertos internacionales independientes.
12. Ingeniero de Registro
- Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
- Durante los años 2018 a 2023, la operación se ha mantenido controlada y dentro de los parámetros operacionales esperables.
- Se han realizado varios estudios de análisis de brecha, bajos las condiciones actuales y de finales de la operación, balances de aguas, proyecciones de crecimiento, etc.
14. Clasificación de riesgo
* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.
El depósito de Sierra Gorda está catalogado entre los depósitos grandes, debido a sus dimensiones, área y capacidad final, no obstante, su impacto sobre poblaciones, infraestructura y economía o áreas de interés agrario es nulo, dada la inexistencia de comunidades, ni utilización de aguas subterráneas aguas abajo de sus muros de almacenamiento, ni infraestructura importante. Por lo que, bajo la clasificación por consecuencias incorporado en GISTM la clasificación de riesgo corresponde a significativa.
