*Actualizado en marzo de 2023, con información correspondiente al 2022.

Cía. Minera Doña Inés de Collahuasi
Faena: Cordillera

Nombre del depósito:
Depósito de Relaves Pampa Pabellón.

Altura geográfica:
4127 msnm

Comuna y Región:
Pica, Tarapacá.

Coordenadas DMS:
20°56’40″S 68°35’60″O . UTM: 7683.974 Norte; 541.596 Este.

Comunidades más cercanas:
Huatacondo (40 Km) y Copaquirí (42 Km).

Estado:
En operación.

Inicio operaciones:
1998.

Permiso Ambiental:
RCA 20219900112; 19 años.

Permiso SERNAGEOMIN:
Res Ex. 2234/2022; hasta 2040.

Aprobado mediante la Resolución Exenta N°1857 del 22 de Julio 2015 y complementado por la Resolución Exenta N°2773 del 16 de octubre de 2018.

Plan de Respuestas ante Emergencias Depósito de Relaves 2022

Presenta las medidas necesarias para la preparación, prevención y respuesta ante emergencias en el Depósito de Relaves, teniendo como objetivo:

• Proteger la vida, integridad física, seguridad y salud ocupacional de los trabajadores
• Velar por un correcto cuidado del medio ambiente y
• Reducir las pérdidas en equipos, materiales y producción

Eventos que pueden generar emergencias y medidas de preparación

• Erupción volcánica
• Sismo de gran intensidad (>= Mw 7,0)
• Lluvia intensa y prolongada
• Problemas operativos

Instrumentación y monitoreo

• Actualmente estamos implementando una plataforma integrativa de toda la información del depósito de relaves y variables operacionales, que compila el monitoreo de piezómetros, acelerómetros y registros de deformaciones en el muro.
• Monitoreo diario – Continuo.
• Frecuencia de informes de instrumentación: una (1) vez al día se realiza el registro procesado de piezómetros y mensualmente los acelerómetros e inclinómetros. Adicionalmente, cada tres (3) meses se emite un informe de análisis de estos registros.
• Se registran, al menos:
  Niveles freáticos y columna de agua, aceleraciones y deformaciones.
• Se cuenta con 15 piezómetros operativos en el muro y 11 piezómetros operativos al pie del muro, 3 acelerómetros (suelo de fundación, roca y cuerpo del muro) y un inclinómetro (SAA).

Instalaciones de seguridad

Sistema de drenajes. Zanja excavada, rellenada con materiales permeables y protegida con materiales de filtro ubicada en la fundación del muro.

Parámetros a controlar físicos

Para la construcción del muro se controla la mecánica de suelos de los materiales que conforman el muro. Macrogranulometrías, granulometrías, macrodensidades, densidades, compactación, humedad.

• Revancha: Se controlan una (1) vez por semana, de tal manera de verificar que se encuentre bajo los requerimientos de diseño (3m min).
• Ángulo de talud aguas abajo: 1(V):1,80 (H)
• Ancho del coronamiento: 40 m.
• Nivel de laguna y distancia al muro:
  4188,0 msnm a diciembre 2022 y distancias de playa entre 2.100 m y 2.900 m (diciembre 2022).
• Existe un Plan de Respuestas ante Emergencias, ya mencionado en punto anterior, con actualización anual.

Instrumentación y monitoreo

• Para los monitoreos de niveles freáticos y de calidad de agua se utiliza pozómetro, maleta multiparamétrica y bailers.
• Programa de Monitoreo: Se realiza monitoreo de las variables ambientales, componente nivel y calidad de agua una vez al mes y en algunos casos trimestral.
• La entrega de la información se realiza de manera semestral a la autoridad. Descripción de los parámetros a controlar: se realiza la NCH 1333 e iónico riego.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

– PLAN NCh 1333 / IONICO RIEGO / SALINIDAD.
– Análisis de:
Conductividad, pH, carbonato, bicarbonato, sólidos disueltos, sulfatos, N-Nitrato, cloruros, Fluoruros
Al, As, B, Ba, Be, Cd, Ca, Zn, Cu, Co, Cr, Fe, Li, Mg, Mn, Mo, Ni, Ag, Pb, K, Se, Na, Na %, V,
Mercurio
Cianuro.
Salinidad

• Descripción de Recirculación y descargas: Sistema de agua recirculada consta de una torre de captación centrada en laguna de aguas claras y 8 bombas, definiéndose 3 en stand by.
• Litros por segundo de agua recirculada: Aproximadamente 500 l/seg.
• Volumen de la laguna de aguas claras:
  *678.957 m3 (promedio anual 2022)
  *162.201 m3 (diciembre 2022)
• Capacidad de bombeo máxima de agua recirculada: 600 l/seg.

• Última Inspección: Inspección de Seguridad de la Presa (DSI) Diciembre 2022.
• Fiscalizaciones post eventos naturales: No se realiza en 2022.
• Condición actual: Operación Normal.
• Descripción de la generación de planes de acción: No existen planes de acción producto de no tener eventos que los requieran.
• Última inspección EoR: 19 y 20 de Diciembre 2022.

* Información vigente a diciembre de cada año.

• Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí. Todo el sistema de relaves, muro y depósitos cuenta con asesoría externa e interna y soporte con Ingeniero de Registro (EoR).
• Identificar en qué formato: Visita técnica presencial y remota a las instalaciones – Se entrega a posteriori un Informe de Visita e Inspección.
• Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda:
  i.- Revisión Seguridad IMIU Agosto 2022
  ii.- Ingeniero de Registro: Diciembre 2022
  iii.- ITRB: Septiembre 2022

• Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.

• EoR es informado de todo lo referente a operación del depósito y construcción del DR.
• Análisis a los efectos que podría generar una falla catastrófica. Estudios realizados en años 2015 y 2018.
• Dam Break, evaluó las distancias max. de alcance de aguas y relaves (2020).
• Actualización Estudio de Estabilidad Muro Principal (2021).
• Evaluación por Consecuencia del Depósito de Relaves.

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Clasificación de Consecuencia: Alto (Evaluación de Impactos y Clasificación por Consecuencia Wood)

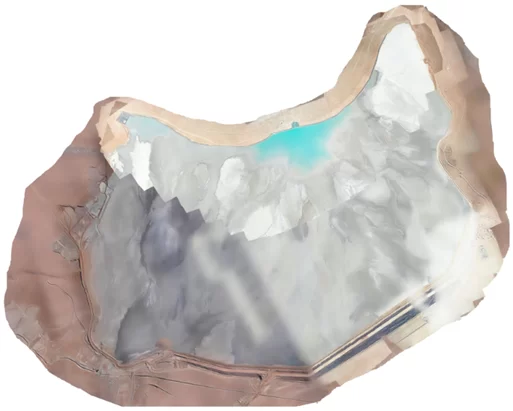

Ortofoto octubre 2021
