*Actualizado en marzo de 2024, con información correspondiente al 2023.

Codelco
Faena: Chuquicamata.

Nombre del depósito:

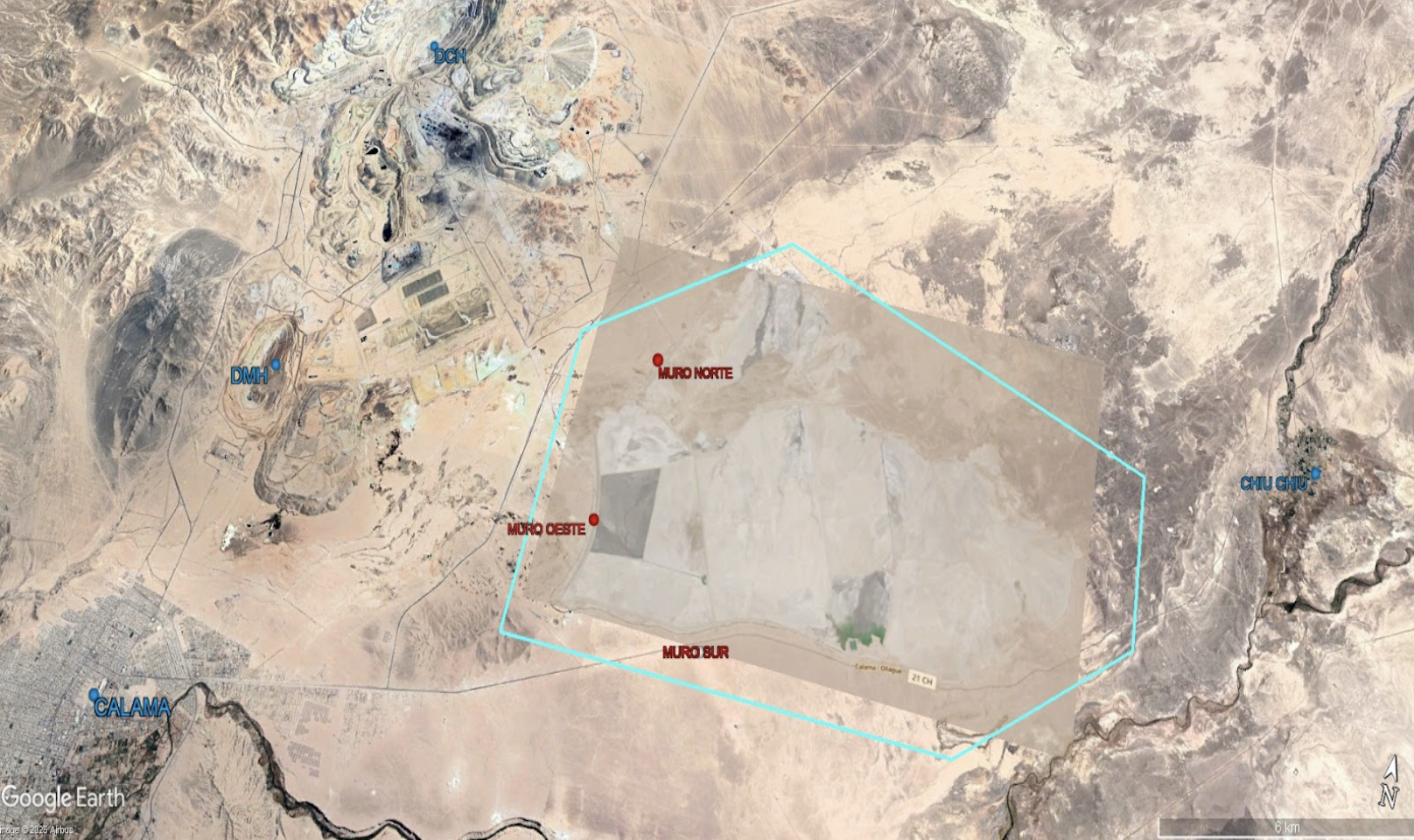

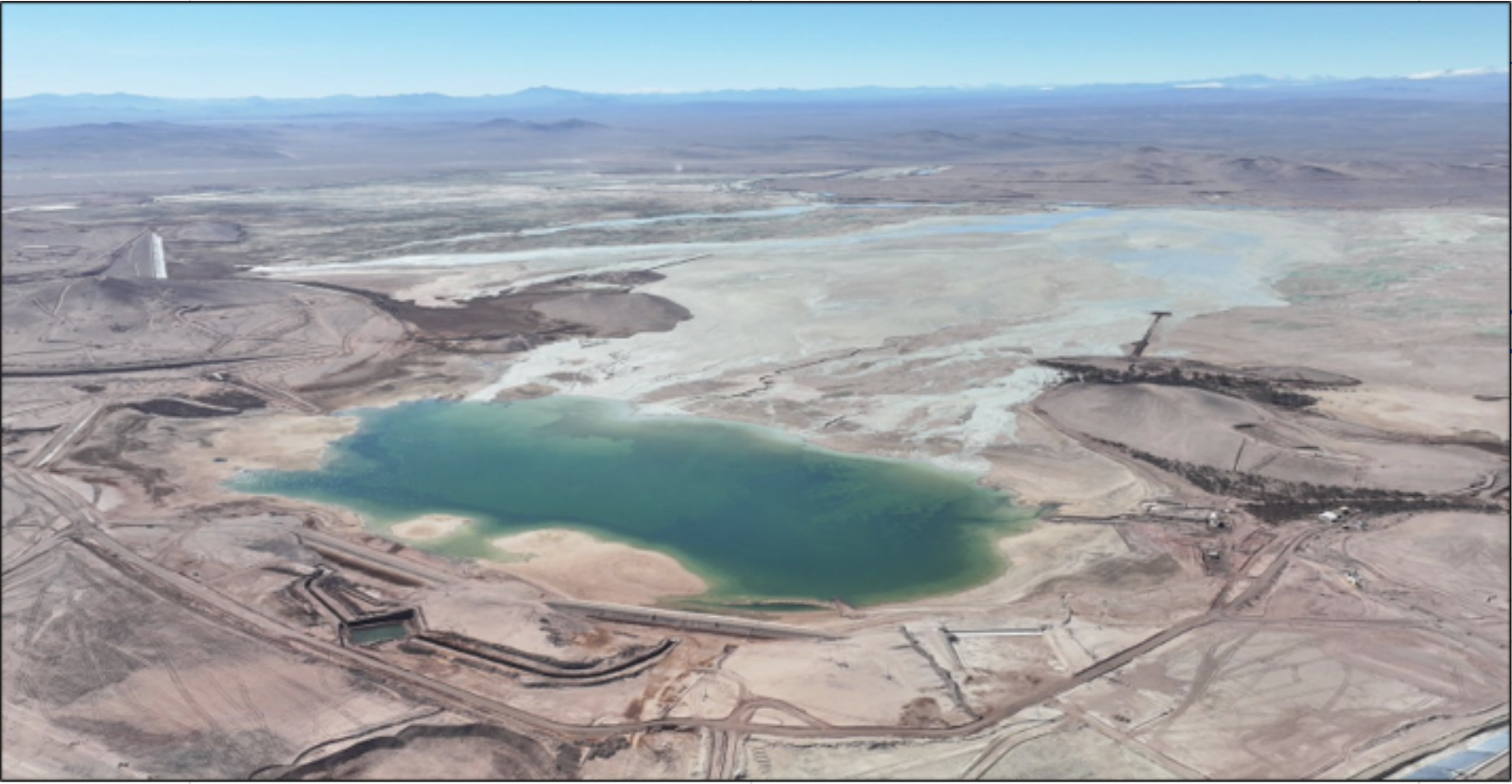

Embalse de Relaves Salar de Talabre.

Altura geográfica:
2482 msnm.

Comuna y Región:
Calama, región de Antofagasta.

Coordenadas DMS:
UTM Datum WGS84 huso 195: 7.525.650 N, 523.486 E.  DMS: 22°22’29.90”S, 68°46’18.71”O.

Comunidades más cercanas:
Chiu-Chiu.

Estado:
En operación.

Inicio operaciones:
1952.

Fecha de Permiso Ambiental:

RCA 126/00 – Julio 2000

Vida útil:
2063.

Resolución Exenta N°2387/2019, Sernageomin.

Nombre del documento:
MAN-008.SRE “Manual de Preparación ante Emergencias Tranque de Relaves Talabre”

Objetivos:

• Definir los contenidos y acciones específicas a seguir, para las empresas, que sirvan como guía para la elaboración de un manual que establezca como actuar en caso de ocurrencia de una emergencia cuya intensidad pudiese superar las medidas preventivas y las barreras operacionales implementadas acorde a las normativas y legislación existente en los depósitos de relaves.
• Identificar posibles situaciones de emergencia que podrían ocurrir durante la construcción inicial, las operaciones y las fases de construcción en curso, cierre y post-cierre del ciclo de vida de una instalación de relaves, y que podrían representar un riesgo para las poblaciones, infraestructuras y el medio ambiente.
• Describir medidas para responder a situaciones de emergencia y para prevenir y mitigar los impactos ambientales y de seguridad en el sitio asociados con situaciones de emergencia.

Instrumentación y monitoreo

• Piezómetro eléctrico / mensual
• Acelerógrafo / mensual
• Interferometría satelital y monolitos / mensual

Instalaciones de seguridad

No Aplica

Parámetros a controlar físicos

• Nivel freático
• Aceleración sísmica
• Deformación / asentamiento

Instrumentación y monitoreo

• Monitoreo de agua sistema drenaje
• Monitoreo pozos hidrogeológicos

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

Calcio – Cloruros – Carbonato de calcio – Conductividad Total – Cobre – Fierro – Anión bicarbonato – Magnesio – Hidróxilo – pH(25°) – Sólidos totales disueltos – Sulfato – Sólidos Sedimentable – Sólidos Suspendidos Totales
Sulfato, Arsénico, Molibdeno, Manganeso, pH y Conductividad.

Tabla Anual para la vida del Depósito de relaves:

Descripción de Recirculación y descargas:
El relave proveniente de las concentradoras es depositado en sectores donde se optimiza la recuperación de agua y mediante sistemas de bombeos móviles y canalizaciones es enviada a la laguna principal y desde allí se deriva a los procesos industriales.

Litros por segundo de agua recirculada:
619 l/s.

Volumen de la laguna de aguas claras:
1 Mm3

Capacidad de bombeo máxima de agua recirculada:
750 ls.

Última Inspección:
Sernageomin, 12 de diciembre de 2019.

Fiscalizaciones post eventos naturales:
SMA 12 de febrero de 2019, SRNGM 08 de febrero de 2019.

Condición actual:
Normal.

Descripción de la generación de planes de acción:
Implementación de unidades de respaldo eléctrico en salas de control sistema de relaves. Reevaluación capacidad de porteo y diseño alcantarillas en canal de relaves. Instalación de pararrayos en sala control sistemas de relaves.

* Información vigente a diciembre de cada año.

• Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
• Indicar en qué formato: Visita mensual.
• Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Última revisión agosto de 2023. Revisiones anuales. Formado por un grupo de expertos con reconocimiento internacional, cuyo rol es la evaluación sistemática de todos los aspectos técnicos, administrativos y de gobernanza de una instalación de relaves en todo el ciclo de vida por revisor competente, objetivo, y externo. Proporciona comentarios independientes, objetivos y expertos, consejos y posibles recomendaciones para ayudar a identificar, comprender y gestionar los riesgos asociados con las instalaciones de relaves, así como la implementación del sistema de gestión de relaves. Aporta con Mejores Prácticas de la Industria y Mejores Tecnologías Disponibles en la industria.

• Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.

• Ingeniero de registro está informado de análisis de estabilidad y situación de todas las instalaciones, además realiza visitas mensuales y revisión de estudios, donde puede identificar hallazgos y establecer los planes de acción respectivos.
• Simulación de rotura de presas: enero 2019 (IX etapa), noviembre 2021 (PRET).
• El impacto en el depósito producto de eventos climáticos extremos como resultado del cambio climático, será actualizado en la ingeniería de detalle del proyecto IX Etapa, año 2023.

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Depósito de Relaves Tipo C (según DS 50 DGA)

*Actualizado en marzo de 2024, con información correspondiente al 2023.

Codelco
Faena: División el Teniente

Nombre del depósito:

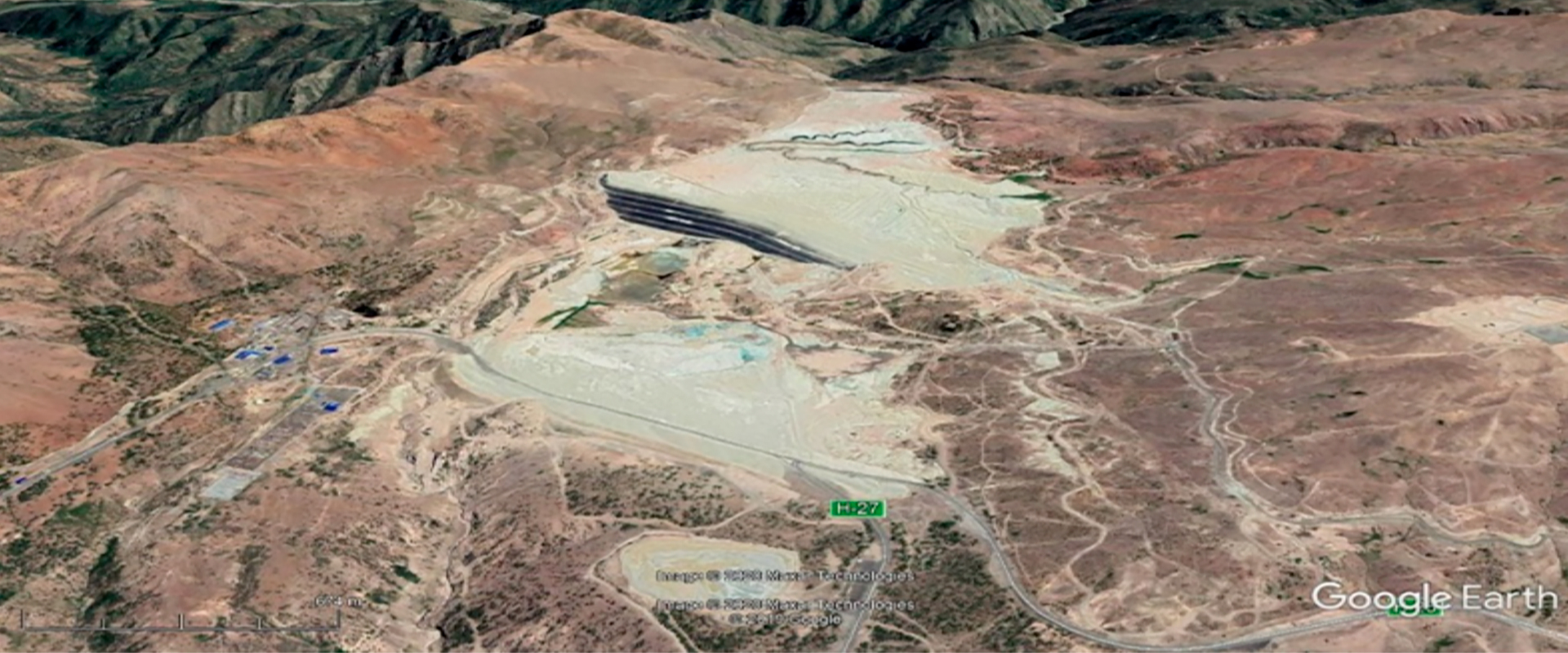

Tranques Barahona 1 y 2

Altura geográfica:
1655 msnm (cota más alta).

Comuna y Región:
Machalí, Región de O´Higgins.

Coordenadas:
Norte: UTM (Datum WGS84 huso 19): N6.227.292 E 361.603. DMS: 34°05’15.1″S 70°30’22.3″W

Comunidades más cercanas:
Coya.

Estado:
Uso eventual como tranque de cabecera, para vaciados de emergencia o mantenciones de canaleta en tramo cordillera.

Inicio operaciones:
1920 (Barahona 1); 1929 (Barahona 2).

Fecha de Permiso Ambiental:
RCA 033/00, 024/04, 1184/06, 1214/07, 525/13 (aumento y actualización de capacidad de beneficio Planta, que reconoce el carácter de emergencia del depósito Barahona).

Vida útil:
Barahona 1: 1929, y Barahona 2: 1936.

Resolución Exenta N° 409/2021, Sernageomin.

Documento:
GOP-GTRH-SR-M-004 “Manual de Emergencia Sistema de Depósitos de Relaves – Barahona “ (30-08-2019).

Objetivo:
Definir acciones específicas a seguir en caso de ocurrencia de emergencias cuya intensidad pudiere superar las medidas preventivas y las barreras operacionales implementadas acorde a las normativas y legislación existente. Estos escenarios definen acciones destinadas a salvaguardar la integridad física y la vida de las personas, el impacto ambiental y cautelar la reputación de la organización.

Instrumentación y monitoreo

Barahona No.1:

• 27 piezómetros Casagrande y 2 acelerógrafos operativos. Frecuencia de registro quincenal.
• 3 inclinómetros con medición manual. Frecuencia de registro mensual.

Barahona No 2:

• 40 piezómetros Casagrande, 2 acelerógrafos operativos, 30 piezómetros de cuerda vibrante con datalogger operativos. Frecuencia de registro mensual.
• De los anteriores, 14 piezómetros con monitoreo remoto y en línea, operativos desde 2022. Frecuencia de medición horaria.
• 4 inclinómetros con medición manual. Frecuencia de registro mensual.
• 4 pozos con anillos de asentimetría, medición manual. Frecuencia de registro mensual.
• Servicio de monitoreo interferometría satelital InSAR (mensual).
• Medición de desplazamientos mediante prismas topográficos. Frecuencia de registro trimestral.
• Inspecciones visuales mediante vuelos dron, con frecuencia quincenal.

Instalaciones de seguridad

• Barahona 1: Vertedero lateral, 3 salas de recirculación de filtraciones de drenajes con respaldos de energía eléctrica, 2 acelerómetros en muro principal, CCTV.
• Barahona 2: Vertedero tipo baden lateral, torre descarga desde cubeta hacia sistema de recirculación Hidrovaciado, sala 3 de filtraciones muro 2 con respaldo eléctrico, sala 4 de filtraciones muro 3 con respaldo eléctrico, CCTV.

Parámetros a controlar físicos

• Mediciones de flujo filtraciones muro.

Instrumentación y monitoreo

No aplica

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

No aplica

Tabla Anual para la vida del Depósito de relaves:

• Descripción de Recirculación y descargas: No se realiza recirculación de aguas, sólo manejo de filtraciones.
• Barahona 1: bomba sumergible para evacuar aguas que se acumulan en la cubeta del Tranque Barahona 1, frente a la Sala de Bombas N°3.
• Barahona 2: torre de evacuación (Torre de Captación 2) aguas arriba del Muro N°2, para manejo de relaves a través del sistema de bombas de hidrovaciado, que descargan hacia la canaleta de relaves.
• Litros por segundo de agua recirculada: N/A.
• Volumen de la laguna de aguas claras: N/A.
• Capacidad de bombeo máxima de agua recirculada: N/A.

• Última Inspección: 23 y 24 de agosto de 2023. Se realiza inspección post frente climático, realizado por servicio Ingeniería de Registro.
• Fiscalizaciones post eventos naturales: Se realizó inspección post sismo 27/02/2010, constatando fallas menores, sin compromiso de estabilidad estructural.
• Condición actual: Normal.
• Descripción de la generación de planes de acción: sin planes vigentes post eventos.

* Información vigente a diciembre de cada año.

• Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
• Formato: IDR Visitas trimestrales del depósito, seguimiento a planes de acción críticos en el depósito. Visita anual de Expertos Independientes.
• Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Visitas anuales. Última revisión diciembre de 2023. Formado por un grupo de expertos con reconocimiento internacional, cuyo rol es la evaluación sistemática de todos los aspectos técnicos, administrativos y de gobernanza de una instalación de relaves en todo el ciclo de vida por revisor competente, objetivo, y externo. Proporciona comentarios independientes, objetivos y expertos, consejos y posibles recomendaciones para ayudar a identificar, comprender y gestionar los riesgos asociados con las instalaciones de relaves, así como la implementación del sistema de gestión de relaves. Aporta con Mejores Prácticas de la Industria y Mejores Tecnologías Disponibles en la industria.

• Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.

• Ingeniero de registro está informado de análisis de estabilidad y situación de todas las instalaciones, además participa de análisis de situaciones específicas y realizará visitas frecuentes y revisión de estudios, donde podrá identificar hallazgos y establecer los planes de acción respectivos.
• Simulación de rotura de presas: diciembre 2023.

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Depósito de Relaves Tipo C (según DS 50 DGA).

*Actualizado en marzo de 2024, con información correspondiente al 2023.

Nombre del depósito:

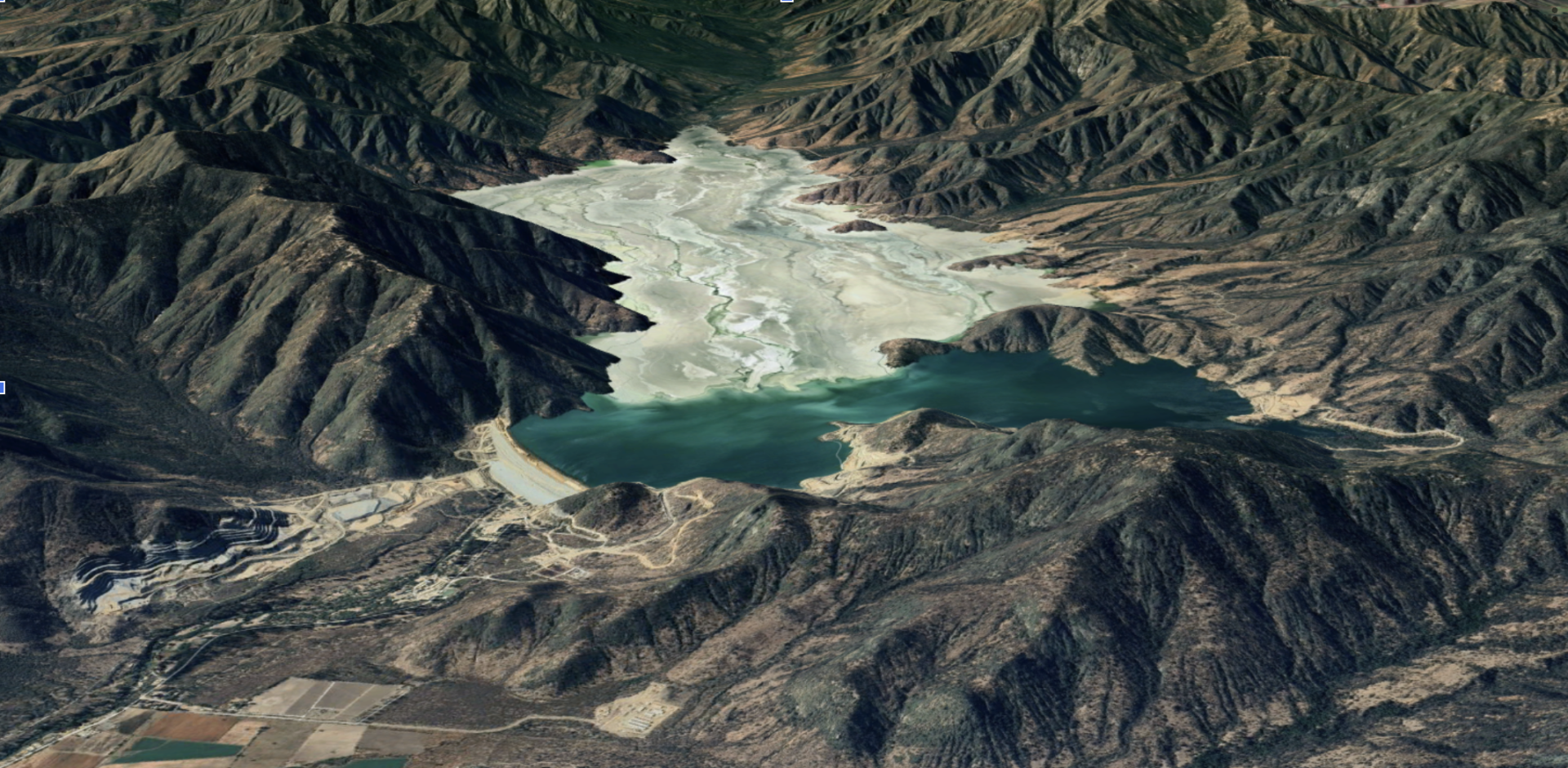

Embalse Carén.

Altura geográfica:
140 msnm.

Comuna y Región:
Comuna de Alhué, Región Metropolitana.

Coordenadas:
Norte: UTM (Datum WGS84 huso 19): 6.216.593 N, 338.848 E. DMS: 34°06’25.8″S 71°08’21.5″W

Comunidades más cercanas:
Alhué.

Estado:
En operación.

Inicio operaciones:
1986.

Fecha de Permiso Ambiental:
Resolución Exenta N°1331 de fecha 27 de diciembre de 1984.

Vida útil:
2058.

Resolución Exenta N° 409/2021, Sernageomin.

Documento:
Manual de Emergencia GTRH-STR-E-001, 19/03/2019 (en proceso de actualización).

Objetivo:
Establecer lineamientos de acción y planes específicos caso de ocurrencia de emergencias cuya severidad pudiese superar los procedimientos preventivos existentes, y puedan alterar los compromisos de la División según normativas y legislación vigentes. En particular, éste define las acciones destinadas a minimizar las potenciales consecuencias a las personas y el medioambiente ante una eventual falla o colapso del embalse Carén.

Instrumentación y monitoreo

• Se cuenta con acelerómetros, piezómetros cuerda vibrante, piezómetros fibra óptica y piezómetros Casagrande, inclinómetros, asentímetros. En proceso de implementación instrumentación adicional 7ma etapa.
• Programa de monitoreo y Frecuencia de informes (diario, semanal, mensual, trimestral).
• Monitoreo en línea de piezómetros cuerda vibrante, medición de piezometría Casagrande, inclinómetros y asnetímetros (diario).
• Servicio Monitoreo Interferometría Satelital InSAR (reporte mensual).

Instalaciones de seguridad

• Vertedero Morning Glory (capacidad 95 m3/s).
• Torre de captación aguas claras con lazo de control de cierre en caso de aumento de turbiedad (capacidad máx 3 m3/s).

Parámetros a controlar físicos

• Concentración en peso (Cp).
• Revancha relaves sobre bloqueo torre.
• Pendiente de la Playa: perfiles batimétricos (c/10 días).
• Topobatimetría (comportamiento llenado c/3 meses).
• Control diario de Revanchas Torre.
• Largo laguna.

Instrumentación y monitoreo

• Monitoreo mensual de 28 pozos y norias ubicados aguas abajo del muro del depósito de relaves más análisis continuo de pH y turbiedad de descarga de aguas claras.
• Programa de monitoreo e informe mensual con servicios de empresa externa ETFA.
• Programa de monitoreo de RILES de acuerdo a DS 80 y DS 90.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

• 66 parámetros químicos, así como 3 indicadores de disolución iónica y 5 parámetros físicos (aguas subterráneas).
• 25 parámetros para DS 80 y DS 90 según Res.SISS 2956/10 (aguas superficiales).

Tabla Anual para la vida del Depósito de relaves:

• Descripción de Recirculación y descargas: El sistema de captación y descarga de aguas claras, así como el sistema de evacuación ante crecidas, se compone de los siguientes incluidos en el siguiente diagrama:

Torre 7a etapa captura y conduce mediante línea a través de túnel de 400 m a Planta PAMo (Planta de Abatimiento de Molibdeno), en la que se abate el Molibdeno disuelto y posteriormente se descarga al estero Carén cumpliendo las normas de emisión DS80 y DS90.

El vertedero de emergencia opera en caso de crecidas con una capacidad máxima de 95 m3/s.
Existe sistema de recirculación desde las aguas de la zanja de filtraciones hacia cubeta del embalse con una capacidad máxima de 120 l/s.

El detalle del manejo la torre de captación, así como de la admisión a la Planta PAMo y Evacuador de Crecidas y revanchas operativas, se encuentran detalladas en el Manual de Operaciones de Embalse Carén.

• Litros por segundo de agua recirculada: 100 l/s
• Capacidad de bombeo máxima de agua recirculada: 120 l/s a cubeta embalse.
• Volumen de la laguna de aguas claras a diciembre de 2023: 45 Mm3.

• Última Inspección: Por IDR y Servicio experto mensual, inspecciones de especialistas nacionales e internacionales, sin daños estructurales. Inspecciones periódicas del Ingeniero de Registro o cuando ocurra evento de consideración.
• Fiscalizaciones post eventos naturales: no hay.
• Condición actual: normales.
• Descripción de la generación de planes de acción: sin planes vigentes post eventos.

* Información vigente a diciembre de cada año.

• Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
• Formato: IDR Visitas mensuales del depósito, seguimiento a planes de acción críticos en el depósito. Visita anual de Expertos Independientes.
• Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Visitas anuales. Última revisión diciembre de 2023. Formado por un grupo de expertos con reconocimiento internacional, cuyo rol es la evaluación sistemática de todos los aspectos técnicos, administrativos y de gobernanza de una instalación de relaves en todo el ciclo de vida por revisor competente, objetivo, y externo. Proporciona comentarios independientes, objetivos y expertos, consejos y posibles recomendaciones para ayudar a identificar, comprender y gestionar los riesgos asociados con las instalaciones de relaves, así como la implementación del sistema de gestión de relaves. Aporta con Mejores Prácticas de la Industria y Mejores Tecnologías Disponibles en la industria.

• Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.

•  Ingeniero de registro está informado de análisis de estabilidad y situación de todas las instalaciones, además realiza visitas mensuales y revisión de estudios, donde puede identificar hallazgos y establecer los planes de acción respectivos.
• Simulación de rotura de presas: marzo 2020 (VIII, IX Y XII etapas).

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Depósito de Relaves Tipo C (según DS 50 DGA)

*Actualizado en marzo de 2024, con información correspondiente al 2023.

Codelco
Faena: División Salvador

Nombre del depósito:

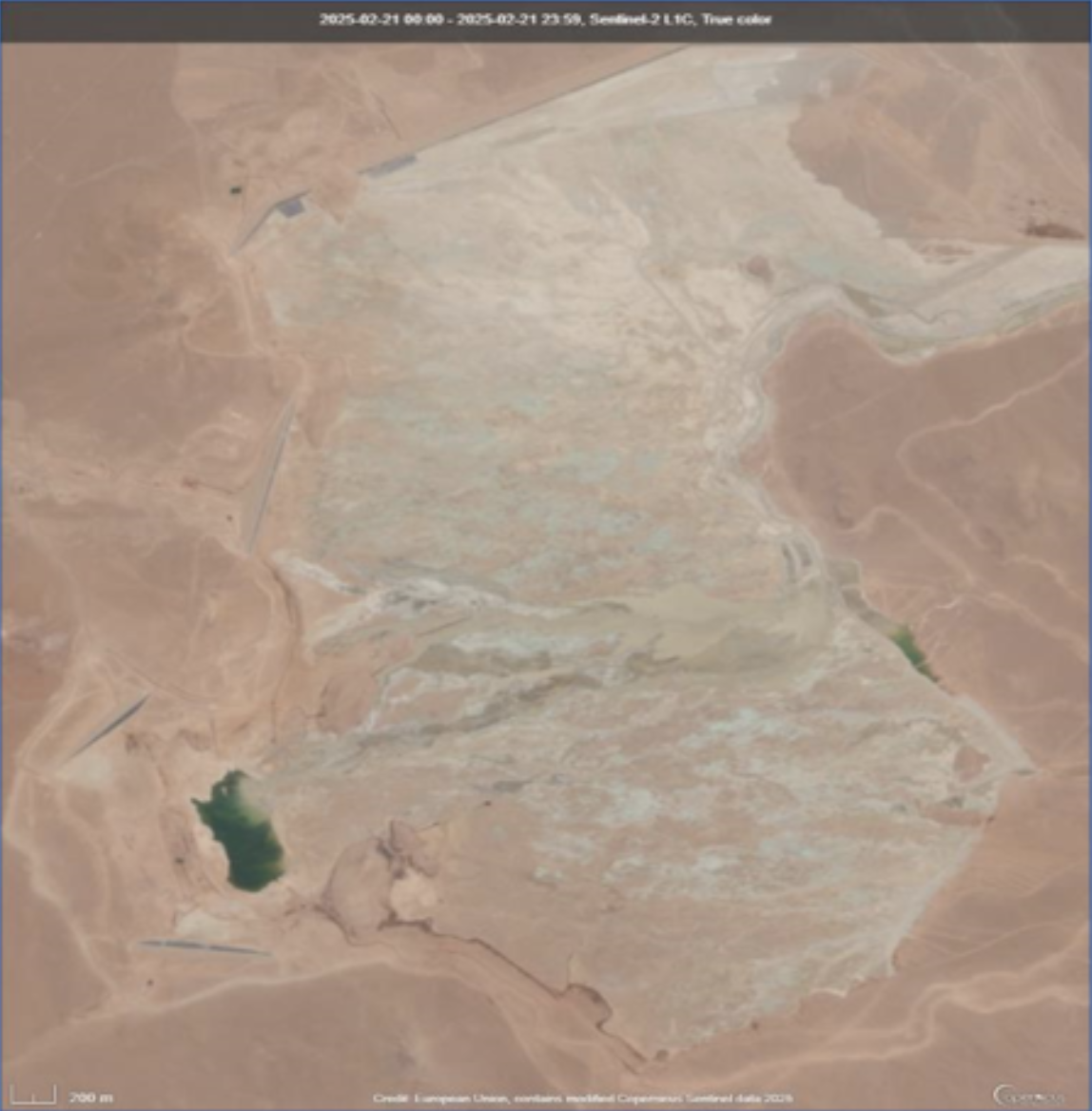

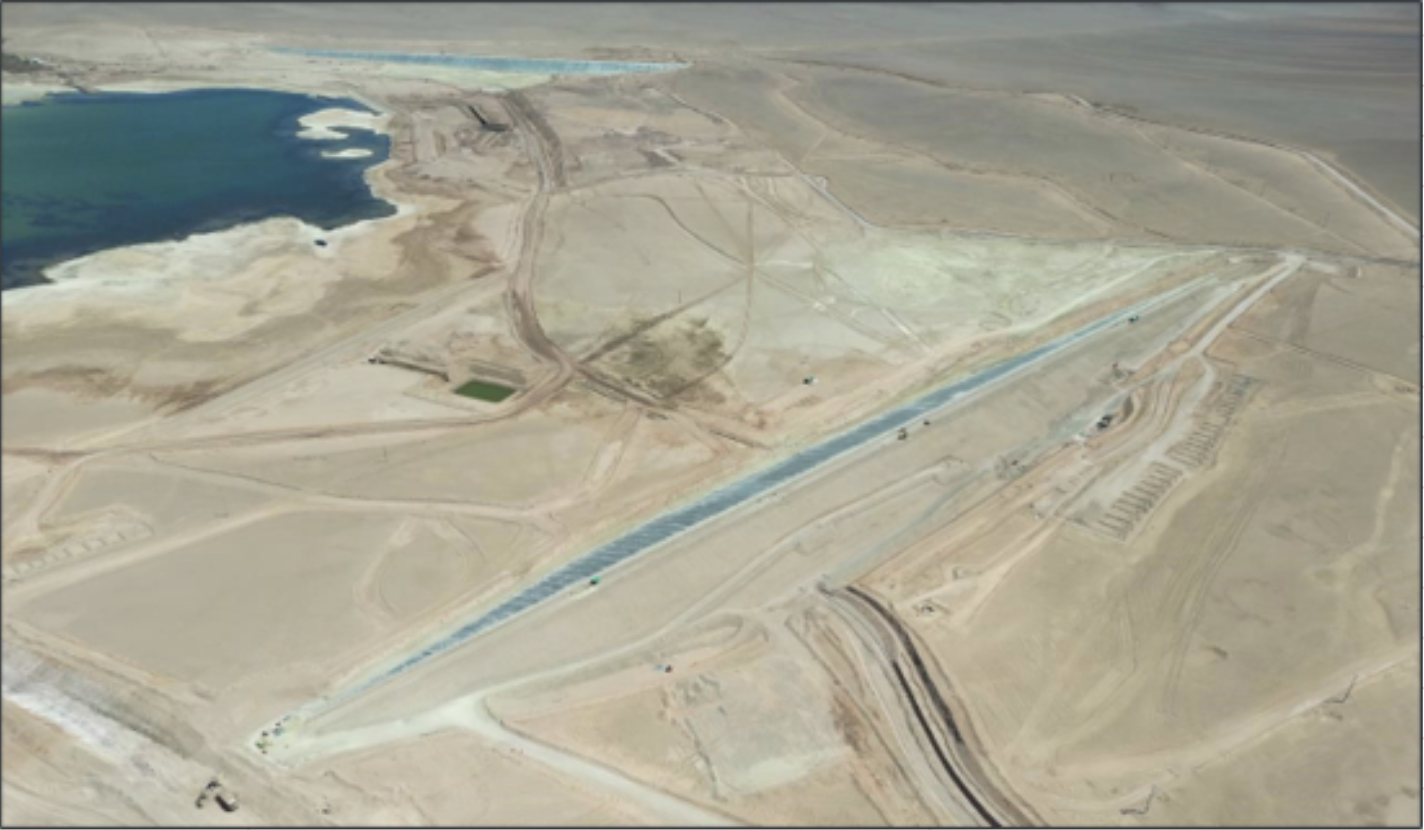

Pampa Austral.

Altura geográfica:
933 m s.n.m.

Comuna y Región:
Diego de Almagro, Región de Atacama.

Coordenadas:
Norte: 26° 14.997´ N, 70° 5.126´ E WGS84

Comunidades más cercanas:
Diego de Almagro.

Estado:
En Operación

Inicio operaciones:
abril 1990.

Fecha de Permiso Ambiental:

RCA 19 / 2020

Vida útil:
2067.

Sernageomin:

Resolución Exenta N°2655/2022,  Sernageomin.

Documento:
P-DRPA-E-01

Procedimiento y Plan de Emergencia Deposito de Relaves Pampa Austral.

Objetivos:

• Proporcionar una guía de emergencia al personal que ejecuta esta tarea.
• Conocer la forma de proceder en caso de ocurrir alguna emergencia.
• Garantizar un normal funcionamiento y eficiencia del equipo de trabajo.
• Controlar los riesgos de operación, minimizando la posibilidad de accidente que puedan dañar a las personas y/o instalaciones, en caso de ocurrir alguna emergencia.
• Controlar y mitigar los aspectos y posibles impactos ambientales, que se puedan producir producto y durante el desarrollo de la emergencia.

Instrumentación y monitoreo

• 87 Prismas en total, distribuidos: MN2 (24) ; MN1 (11) ; MPPAL (9) ; SUR1 (7) ; SUR2 (9) ; SUR3 (3) y 20 prismas están por definir su ubicación, prismas para monitoreo de deformaciones, monitoreo 3 veces por semana con reporte a Ingeniero de Registro.
• 38 Piezómetros Casagrande distribuidos en muros, monitoreo diario con reporte trimestral a Sernageomin y diario a Ingeniero de Registro
• 77 Placas de control topográfico para monitoreo trimestral con reporte a Sernageomin e Ingeniero de Registro.
  Asentamientos/desplazamientos
• 4 flujómetros para control de caudales evacuados y recirculados, monitoreo diario, con reporte trimestral a Sernageomin
• 2 Inclinómetros ShapeArray estribo izquierdo muro Norte-2
• Servicio de monitoreo interferometría satelital InSAR (mensual)

Instalaciones de seguridad

• 2 Vertederos evacuadores de crecida (en construcción), con el propósito de evacuar CMP y mantener revanchas autorizadas.
• Canales de interconexión de lagunas para regular cotas de agua en caso de emergencias meteorológicas.
• Canal de desvío de aguas lluvia ante emergencias.

Parámetros a controlar físicos

• Granulometría y porcentaje de sólidos.
• Revancha de lagunas.
• Volumen de lagunas a través de batimetrías.
• Niveles piezométricos.
• Desplazamiento y asentamiento muros de empréstito, para lo cual existen placas de control topográfico, inclinómetros, prismas e interferometría.

Instrumentación y monitoreo

• Monitoreo con muestreo manual y análisis en laboratorio:
• Monitoreo mensual de calidad aguas en drenaje de 3 muros, lagunas de aguas claras y canal de relave, reporte trimestral a Sernageomin.
• Monitoreo de pozos hidrogeológicos, trimestral con reporte mensual a Superintendencia de Medio Ambiente.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

• Aceites y Grasas, Alcalinidad Total (CaCO3), Aluminio, Arsénico, Bario, Berilio, Bicarbonatos, Boro, Cadmio, Calcio, Carbonatos, Cianuro, Cinc, Cloruro, Cobalto, Cobre, Conductividad a 25 °C, Cromo, Hidrocarburos Fijos, Hierro, Magnesio, Manganeso, Mercurio, Molibdeno, Niquel, pH 25°C Laboratorio UpH, Plomo, Poder Espumógeno, Sodio, Sólidos Sedimentables, Sólidos Suspendidos Totales, Sólidos Totales Disueltos, Sulfato y Sulfuro Total Vanadio
• Parámetros a controlar en 4 pozos de monitoreo hidrogeológico: conductividad, pH, cobre disuelto, hierro disuelto, manganeso disuelto y sulfatos.

Tabla Anual para la vida del Depósito de relaves:

Descripción de Recirculación y descargas:
No recircula aguas hacia el proceso. Captación canalizada desde drenes basales en muros, a través de tubería, captación en piscinas revestidas con carpeta de HDPE y sistema de bombeo fijo, equipadas en estaciones con 2 bombas (1 en funcionamiento y 1 stand by) con recirculación de regreso a lagunas de aguas claras del Depósito de relaves.

Volumen de la laguna de aguas claras:
1 Mm3.

Litros por segundo de agua recirculada:
N/A.

Capacidad de bombeo máxima de agua recirculada:
N/A.

Última Inspección:
marzo 2015 post aluvión región de Atacama.

Fiscalizaciones post eventos naturales:
realizada luego de aluvión por Sernageomin.

Condición actual:
condición recuperada, operación actual con normalidad.

Descripción de la generación de planes de acción:
Detención de planta concentradora para recuperar sistema de depositación en embalse. Recuperación de canal de relaves y descarga en cubeta, limpieza de lodos aluvionales, dragado y limpieza de piscinas de retorno drenajes, recuperación de taludes de muros luego de generación de cárcavas, bombeo de aguas entre lagunas para estabilizar revanchas autorizadas.

* Información vigente a diciembre de cada año.

• Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
• Identificar en qué formato: Inspecciones mensuales de Ingeniero de Registro, Inspecciones anuales de Panel Independiente de Expertos en Relaves.
• Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: agosto de 2023, formado por un grupo de expertos con reconocimiento internacional en las áreas de Hidrología, Hidráulica, Hidrogeología, Geotecnia y Relaves, cuyo rol es la evaluación sistemática de todos los aspectos técnicos, administrativos y de gobernanza de una instalación de relaves en todo el ciclo de vida por revisor competente, objetivo, y externo. Proporciona comentarios independientes, objetivos, consejos y posibles recomendaciones para ayudar a identificar, comprender y gestionar los riesgos asociados con las instalaciones de relaves, así como la implementación del sistema de gestión de relaves. Aporta con Mejores Prácticas de la Industria y Mejores Tecnologías Disponibles en la industria.

• Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.

• Ingeniero de registro está informado de análisis de estabilidad y situación de todas las instalaciones, además realiza visitas mensuales y revisión de estudios, donde puede identificar hallazgos y establecer los planes de acción respectivos. Su rol fundamental es resguardar las premisas de diseño con el fin de minimizar el riesgo de fallas catastróficas.
• Simulación de Rotura de Presa: Marzo 2020.
• Se considera efecto de cambio climático en estimación de Crecida Máxima Probable a manejar en el depósito de relaves Pampa Austral a través de canales de contorno, obra de desvío y vertedero evacuador de crecidas.

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Depósito de Relaves Tipo C (según DS 50 DGA)
