*Actualizado en marzo de 2024, con información correspondiente al 2023.
1. Empresa y Faena:
Compañía Minera del Pacifico S.A (CMP)
Faena: Cerro Negro Norte (CNN)
2. Nombre y Ubicación
Nombre del depósito:
Depósito de relaves Los Corralillos
Altura geográfica:
1.100 msnm
Comuna y Región:
Sector Los Corralillos, Comuna de Copiapó, Región de Atacama
Coordenadas DMS:
7.000.624 N y 367.515 E
Comunidades más cercanas:
No aplica
Visión Satélite del depósito en formato de coordenadas para Google Maps -27.134439065265607, -70.38311595027213
3. Estado Operativo
Estado:
En operación.
Inicio operaciones:
2014.
Permiso Ambiental:
hasta 2009.
Vida útil:
19 años (2012 al 2031)
4. Permisos
Entidad | Tipo de Permiso | N° del Permiso | Año |
COREMA | RCA | N° 0247 | 2009 |
SEA | RCA | N° 004 | 2010 |
SEA | RCA | N° 42 | 2011 |
SEA | RCA | N° 77 | 2012 |
Sernageomin | RE | N° 0662 | 2012 |
Sernageomin | RE | N° 0717 | 2012 |
Sernageomin | RE | N° 3116 | 2012 |
Sernageomin | RE | N° 0165 | 2014 |
Sernageomin | RE | N° 1932 | 2015 |
Sernageomin | RE | N° 2242 | 2015 |
Sernageomin | RE | N° 2856 | 2017 |
Sernageomin | RE | N° 2058 | 2017 |
5. Plan de Cierre
RE N° 2142 / 2021/ SNGM
6. Plan de emergencia
Se cuenta con un plan de emergencia para el personal CMP descrito en el documento PL – OCR – 001 titulado “PLAN DE EMERGENCIAS DEPÓSITO DE RELAVES CERRO NEGRO NORTE”
7. Características del depósito
Es un depósito de relaves espesados, contenidos por un muro de contención que está siendo construido en etapas, con material granular estéril proveniente del rajo de la mina que es inicialmente ubicado en el botadero sur (BOSU), luego clasificado para limitar el tamaño máximo de partículas a cargar, y en donde finalmente se compacta y se realizan ensayos de calidad de compactación. Como otros controles se le instala una geomembrana tipo LLDPE sobre Geotextil en su cara aguas arriba, que se coloca a medida que el muro va creciendo en su peraltamiento. Actualmente el muro posee una altura de 39 metros aproximadamente y se proyecta con una altura final de 73 metros en su eje. Contempla taludes de inclinación 1,5H:1V en su cara aguas arriba y 1,8H:1V en su cara aguas abajo, la revancha de diseño mínima es de 4 metros con un coronamiento del orden de 30,3 metros de ancho mínimo y una longitud final de 1.925 metros. En la base del muro, se construyó un sistema de drenaje compuesto por un dren basal que descarga hacia una piscina de captación de aguas contactadas y además cuenta con un canal de contorno que capta las aguas de las quebradas principales que cruzan con el depósito de relaves.
Relación base/altura:
1710/43.
Métodos de elevación:
eje central.
Diferenciar entre altura máxima actual y proyectada al final de la vida útil:
30 m.
Aspectos Físicos
Instrumentación y monitoreo
- Piezómetros
- Pozos
- Topografía
- Monitoreo mensual
Instalaciones de seguridad
- Morning Glory
Parámetros a controlar físicos
- Crecimiento pretiles divisores
- Revancha
- Ángulo de talud aguas abajo
- Ancho coronamiento
- Nivel de laguna y distancia al muro
Aspectos Químicos
Instrumentación y monitoreo
- Pozos de medición de calidad de agua
Descripción e identificación de los parámetros a controlar químicos que considera el depósito
- Calidad química del agua y del relave mensualmente
Cabe destacar que la planta de la faena CNN no usa químicos para la obtención del mineral, por lo tanto, el material que es descargado en el depósito es material de rechazo de baja ley de Hierro.
8. Capacidad
Tabla Anual para la vida del Depósito de relaves:
Acumulado al año 2023 (TMS) | Capacidad total autorizada (TMS) | Porcentaje del total autorizado |
27.576.678 | 110.000.000 | 25,1% |
9. Manejo de aguas claras
Este sistema está compuesto por las siguientes obras:
- Torre de captación: capta las aguas contactadas evacuándolas hacia la tubería de descarga, la capacidad de descarga de la torre de captación depende del nivel de carga hidráulica sobre el relave.
- Tubería de descarga: evacua el agua captada por la torre de captación hacia la piscina de aguas contactadas Se desarrolla entre el punto definido para la torre de captación y el punto de descarga en la piscina de acumulación de aguas contactadas.
- Piscina de aguas contactadas: se ubica aguas abajo del muro del depósito de relaves. Su función es acumular las aguas contactadas evitando su descarga al medio ambiente. El agua descargada a esta piscina es posteriormente bombeada para ser utilizada en el proceso minero. La base de la piscina tiene dimensiones de 75 m de ancho, 105 m de largo y una profundidad total (incluyendo una revancha de 0,5 m) que varía entre 2,5 y 4,0 m, aproximadamente. Los taludes tienen inclinación 1:1 (H: V). El volumen útil de la piscina, descontando el volumen asociado a la revancha, es de alrededor de 22.000 m.
El “evacuador de seguridad” está compuesto por la torre de captación y por la tubería de descarga.
10. Inspecciones post evento- naturales*
Última Inspección:
No ha habido eventos.
Fiscalizaciones post eventos naturales:
No ha habido eventos.
Condición actual:
En operación.
Descripción de la generación de planes de acción:
No hay.
* Información vigente a diciembre de cada año.
11. Revisión de expertos independientes
- Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
- Formato: Reunión mensual, visita trimestral, informe de hallazgos críticos y planes de acción.
12. Ingeniero de Registro
- Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
- Estable en la condición actual, cumpliéndose los factores de seguridad, tanto en condición estática (FS>1,5) como en condición sísmica operacional (FS>1,2).
- Se han realizado análisis, ultimo realizado enero 2021.
14. Clasificación de riesgo
* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.
Clasificación Alta (1).

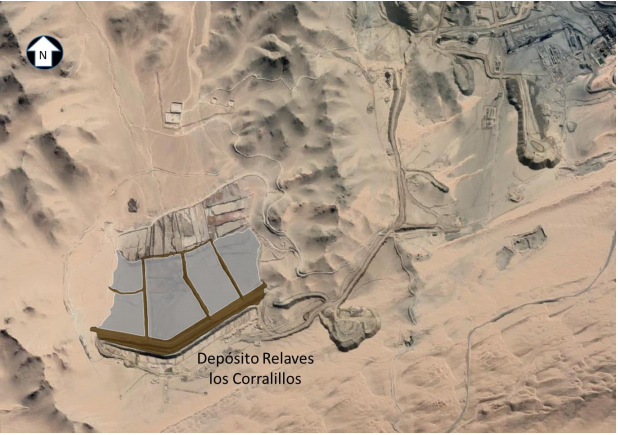

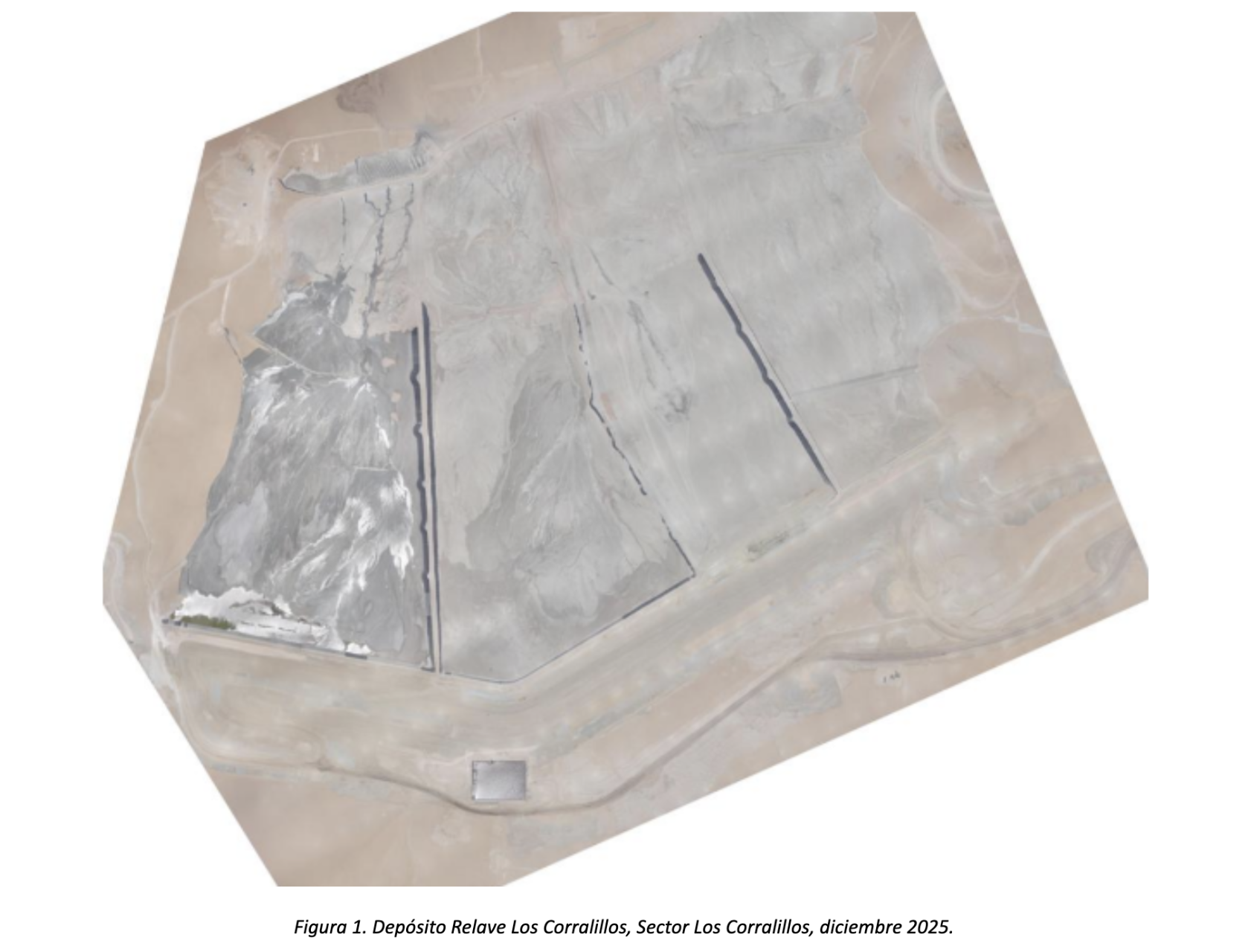

15. Fotos

*Actualizado en marzo de 2024, con información correspondiente al 2023.
1. Empresa y Faena:
Compañía Minera del Pacifico S.A (CMP)
Faena: Mina El Romeral
2. Nombre y Ubicación
Nombre del depósito:
El Trigo
Altura geográfica:
220 msnm
Comuna y Región:
La Serena, Región de Coquimbo
Coordenadas DMS:
29°45’37.2566’’S 71°14’ 11.1922’’ O.
Coordenadas Google Maps (UTM):
-29.758806043712898, 71.23633213269373
Comunidades más cercanas:
Estancia Sisciliano / Punta Teatinos (Ruta D-165)
3. Estado Operativo
Estado:
En operación
Inicio operaciones:
2005
Permiso Ambiental:
13 de enero de 2004/30 de octubre de 2013
Vida útil:
20 años
4. Permisos
Entidad | Tipo de Permiso | N° del Permiso | Año |
Sernageomin | Res. Ex. | N° 1583 | 2004 |
Sernageomin | Res. Ex. | N° 101 | 2005 |
Sernageomin | Res. Ex. | N° 1579 | 2015 |
SEA | RCA | N° 06 | 2004 |
SEA | RCA | N° 114 | 2013 |
5. Plan de Cierre
Resolución Exenta N°1879/2009. Sernageomin.
Resolución Exenta N°1109/2020. Sernageomin
Resolución Exenta N°1182/2020. Sernageomin. (Rectifica R.E.N°1109/2020)
6. Plan de emergencia
Se cuenta con un plan de emergencia para el personal CMP descrito en el “Informe para permisos presentación a Dirección de Aguas Antecedentes de ingeniería básica”. Tomo I Cod. 28109
CMP cuenta con un “PLAN DE EMERGENCIAS DEPOSITO DE RELAVES EL TRIGO” código RPB-PR50 Versión 1.1 de Septiembre 2019
7. Características del depósito
Tipo de muro:
Constituido por material de rechazo menor a las 2”.
Uso de liner:
Geomembrana Lisa Negra HDPE.
Zanjas cortafuga y drenes.
Construcción aguas abajo con una geomembrana aislante instalada sobre un geotextil en el muro en contacto con los relaves.
Altura actual:
37,2 metros.
Relación base/altura:
1,8H/1V ambos lados.
Métodos de elevación:
Construcción con material de rechazo según programa de construcción.
Diferenciar entre altura máxima actual y proyectada al final de la vida útil:
altura actual 37,2 metros, altura final 57 metros.
Tipo de depósito: Relaves Convencionales
- Tipo de depósito: Convencional con 55% de solidos.
- Periodo de retorno de crecidas que es capaz de evacuar:
1,15 veces la crecida milenaria. - Coronamiento:
10 m. - Revancha:
5 m. - Método de crecimiento de muro:
Aguas abajo.
Aspectos Físicos
Instrumentación y monitoreo
- 6 piezómetros acústicos
- 2 pozos de monitoreo de filtraciones y calidad de agua, localizados aguas abajo del muro.
- Topografía (informes mensuales).
- Flujómetros y densímetros en las líneas de impulsión de relaves.
Instalaciones de seguridad
- Canales desvío, para cuencas vecinas.
- Obras de arte para encause de aguas lluvia interior depósito
Parámetros a controlar físicos
- Distribución de tamaño: 80% <100um; top size 600um.
- Porcentaje de sólidos de 55% depositado.
- Revancha mínima de 5m.
- Distancia de laguna de aguas claras respecto al muro.
Aspectos Químicos
Instrumentación y monitoreo
- Pozos de medición de filtraciones, localizados aguas abajo del muro.
Descripción e identificación de los parámetros a controlar químicos que considera el depósito
- Calidad química de agua de pozos mensualmente.
Cabe destacar que la planta de Minas El Romeral no usa químicos para la concentración del mineral, por lo tanto, el material que es descargado en el depósito es material de rechazo de baja ley de Hierro.
8. Capacidad
Tabla Anual para la vida del Depósito de relaves:
Acumulado al año 2023 (TMS) | Capacidad total autorizada (TMS) | Porcentaje del total autorizado |
29.552.226 | 44.000.000 | 67,1% |
9. Manejo de aguas claras
- Sistema consta de 1 bomba de succión de aguas claras, 1 bomba intermedia y 2 bombas, una stand by, de recirculación hacia sentina de agua de proceso.
- La capacidad máxima de retorno es de: 75 l/s de agua recirculada.
- Volumen de laguna de aguas claras: variable según la estación.
10. Inspecciones post evento- naturales*
Última Inspección:
23 de septiembre de 2015 post-terremoto de Illapel.
Fiscalizaciones post eventos naturales:
06 de octubre del 2015 realizado por el Sernageomin.
Condición actual:
Operación normal.
Descripción de la generación de planes de acción, producto de las inspecciones post evento (por ejemplo, qué acciones se deberían tomar):
No se encontraron condiciones fuera de rango.
* Información vigente a diciembre de cada año.
11. Revisión de expertos independientes
- Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
- Formato: reunión mensual, visitas trimestrales, informe de hallazgos críticos y planes de acción.
12. Ingeniero de Registro
- Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
Estable en la condición actual, cumpliéndose los factores de seguridad, tanto en condición estática (FS>1,3) como en condición sísmica operacional (FS>1,2).
14. Clasificación de riesgo
* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.
Clasificación Alta (1).

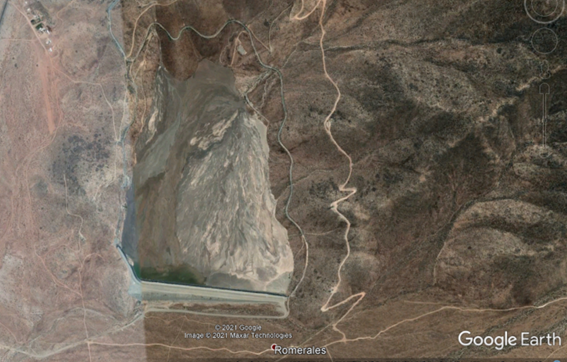

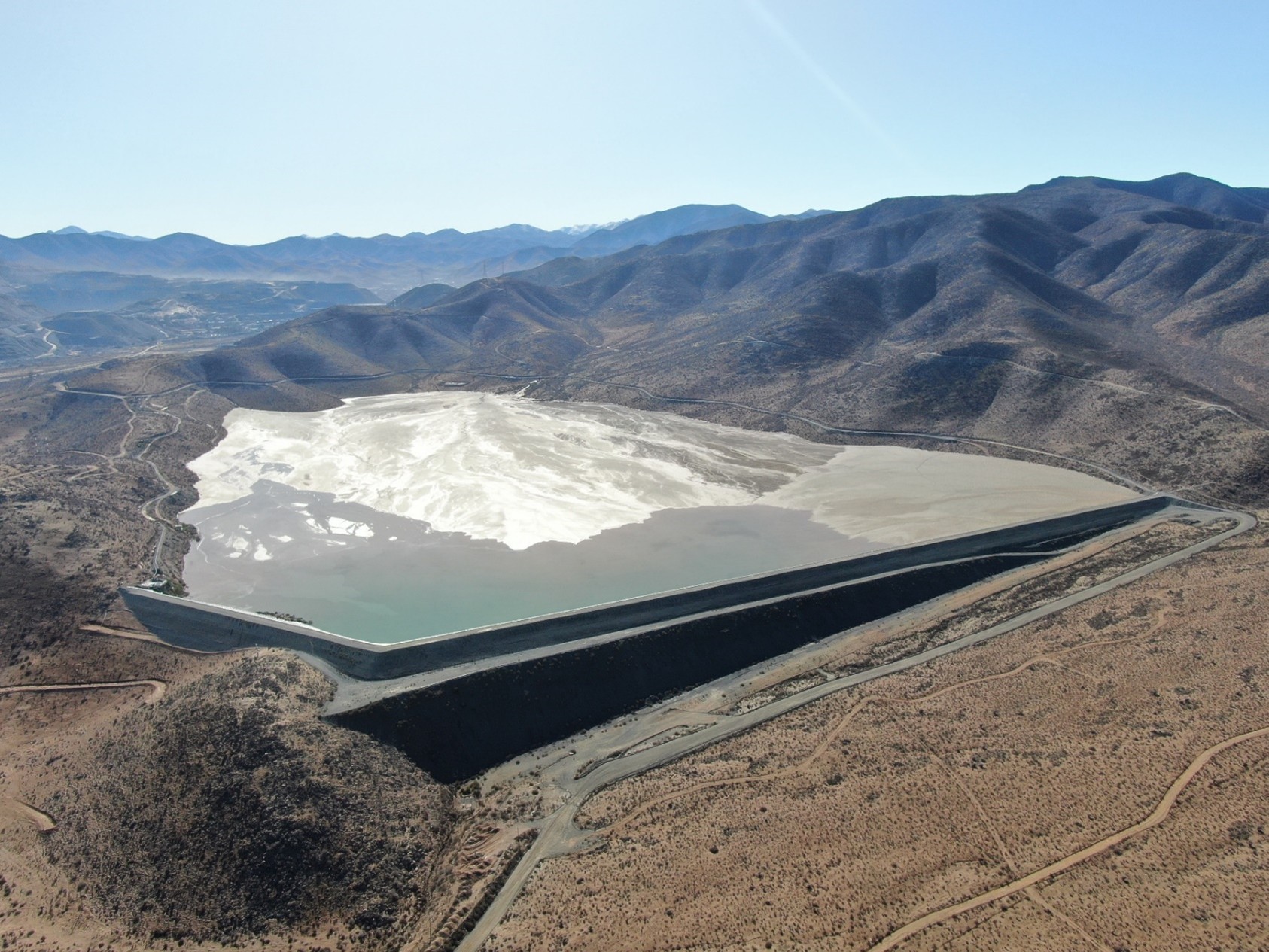

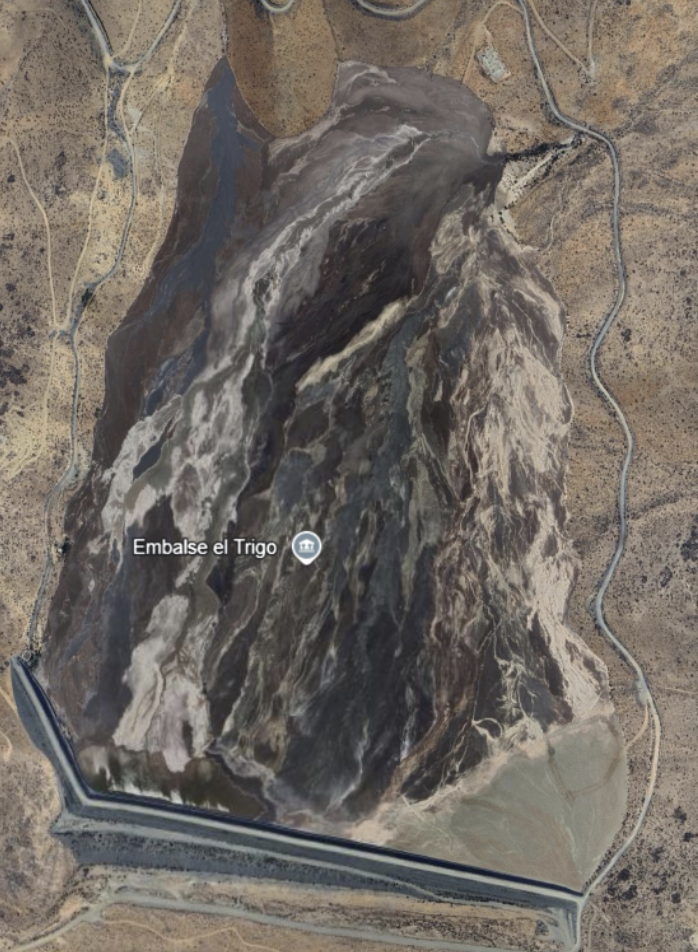

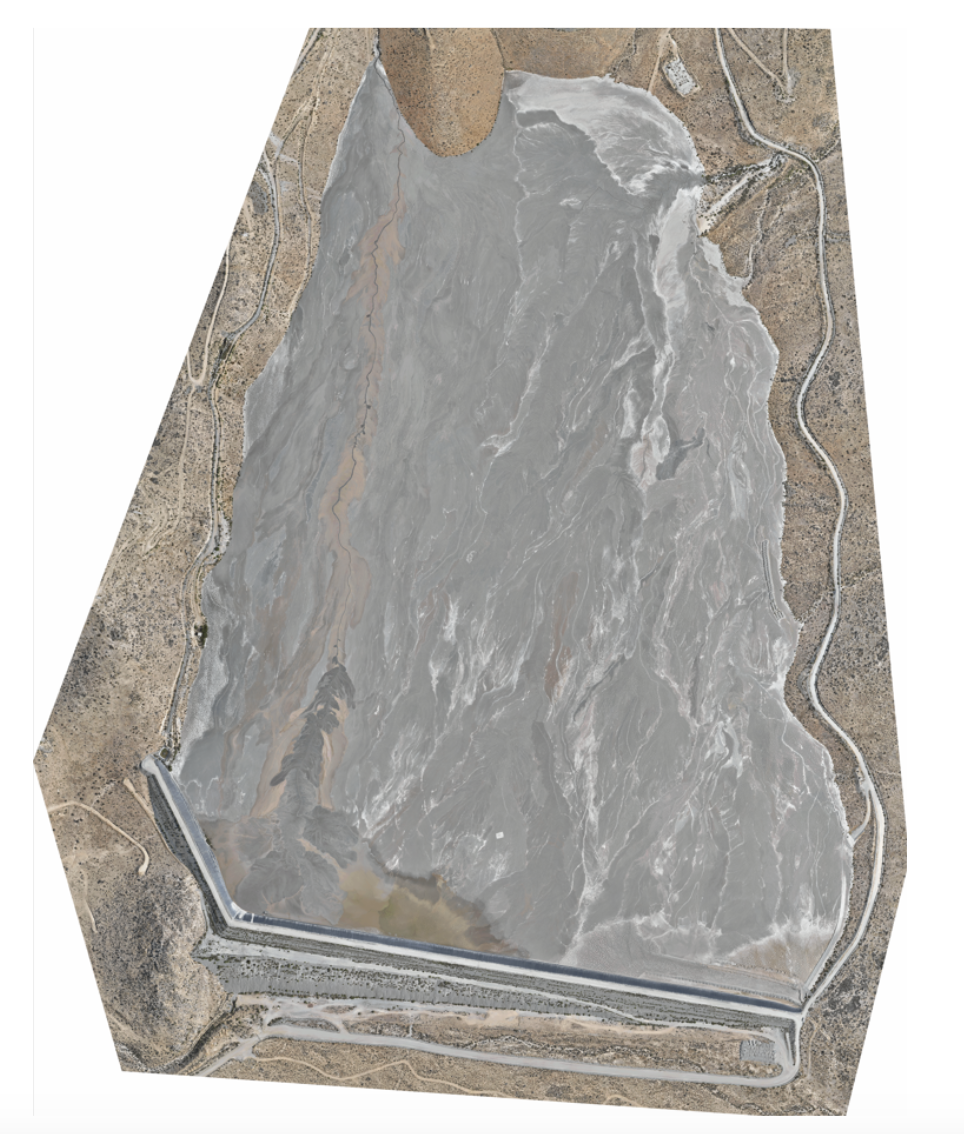

15. Fotos
