Candelaria

Candelaria

Los Diques

*Actualizado en marzo de 2023, con información correspondiente al 2022

1. Empresa y Faena:

Compañía Contractual Minera Candelaria
Faena: Minera Candelaria

2. Nombre y Ubicación

Nombre del depósito:
Depósito de Relaves Candelaria.

Altura geográfica:
800 m.s.n.m.

Comuna y Región:
Copiapó, Región de Atacama.

Coordenadas DMS:
27°30’17.87″S 70°18’40.19″O.

Comunidades más cercanas:
Comuna de Tierra Amarilla.

3. Estado Operativo

Estado:
Fuera de operación desde 07 de mayo del 2019.

Inicio operaciones:
Año 1994.

Permiso Ambiental:
Último permiso ambiental RCA 133/2015 del SEA Región Atacama.

Vida útil:
Diciembre 2019.

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
Intendencia región de AtacamaOrdinarioN° 8171992
SEARCAN° 1332015
SernageominResoluciónN°10301992
SernageominResoluciónN° 2082018
DGAResoluciónN° 8361993
DGAResoluciónN° 4822018
5. Plan de Cierre

Última Resolución N° 2523/2018 de Sernageomin.

6. Plan de emergencia

No aplica, este depósito está fuera de operación.

7. Características del depósito

Tipo de muro:
Muro Enrocado

Uso de liner:
No utiliza

Zanjas cortafuga:
Pantalla Cortafuga de infiltraciones que creará una barrera de baja permeabilidad para limitar las infiltraciones.

Construcción:
Aguas abajo

Eje central:
No aplica

Altura en metros:
Muro principal 164 m, Muro Norte 52 m, Muro Sur 64 m

Relación base/altura:
636/800 cota

Métodos de elevación:
PSAD-56

Diferenciar entre altura máxima actual y proyectada al final de la vida útil:
0 metros.

Tipo de depósito:
Convencional

Criterios de Diseño:

  • Periodo de retorno de crecidas que es capaz de manejar: 3.6Mm3.
  • Tipo de muros/crecimiento –eje central o aguas abajo: Agua abajo.
  • Variables centrales (coronamiento, revancha, pendiente taludes muro, tamaño playa, sistema de drenes):
    – Ancho coronamiento 32.1
    – Revancha: 1.9 mt (800-798,1)
    – Ángulo talud externo muro: 32
    – Ángulo talud interno muto: 29.05
    – Sistema de drenes basales, muro cortafuga al sistema recolector de infiltraciones.
Aspectos Físicos

Instrumentación y monitoreo

  • Instrumentación geotécnica.

Instalaciones de seguridad

  • No aplica, este depósito está   fuera de operación.

Parámetros a controlar físicos

  • Parámetros geotécnicos.
Aspectos Químicos

Instrumentación y monitoreo

  • No aplica, este depósito está fuera de operación.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

  • No aplica, este depósito está fuera de operación.
8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
550.919.996564.000.00098% (97,7%)
9. Manejo de aguas claras

Descripción de Recirculación y descargas:
Recirculación a proceso, captación desde balsas en laguna de aguas claras y desde pantalla corta-fugas con pique colector.

Litros por segundo de agua recirculada:
140 l/s. ( seepeage)

Volumen de la laguna de aguas claras:
No aplica.

Capacidad de bombeo máxima de agua recirculada:
12.000 m3/día.

10. Inspecciones post evento- naturales*

Última inspección:
11.07.2022 (por evento de lluvia), e inspección EOR septiembre 2022.

Condición actual:
Fuera de Operación.

Descripción de la generación de planes de acción:
No aplica.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
  • Identificar en qué formato: Off site.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: 3Qtr 2020 – cumplimiento de planes – monitoreo y análisis de Instrumentación geotécnica.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • Estudios de análisis de estabilidad estático y pseudo – estático estudio realizado por EoR.
  • Informe trimestral de estabilidad de muros – medición GPS realizado por el área Geotécnica.
  • Los estudios de estabilidad indican que el depósito es seguro, debido a su diseño (muro de enrocado), que además está aguas arriba de un depósito de estériles.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Baja a muy baja, debido a que el diseño considera de un muro de enrocado que cumple con criterio de estabilidad.

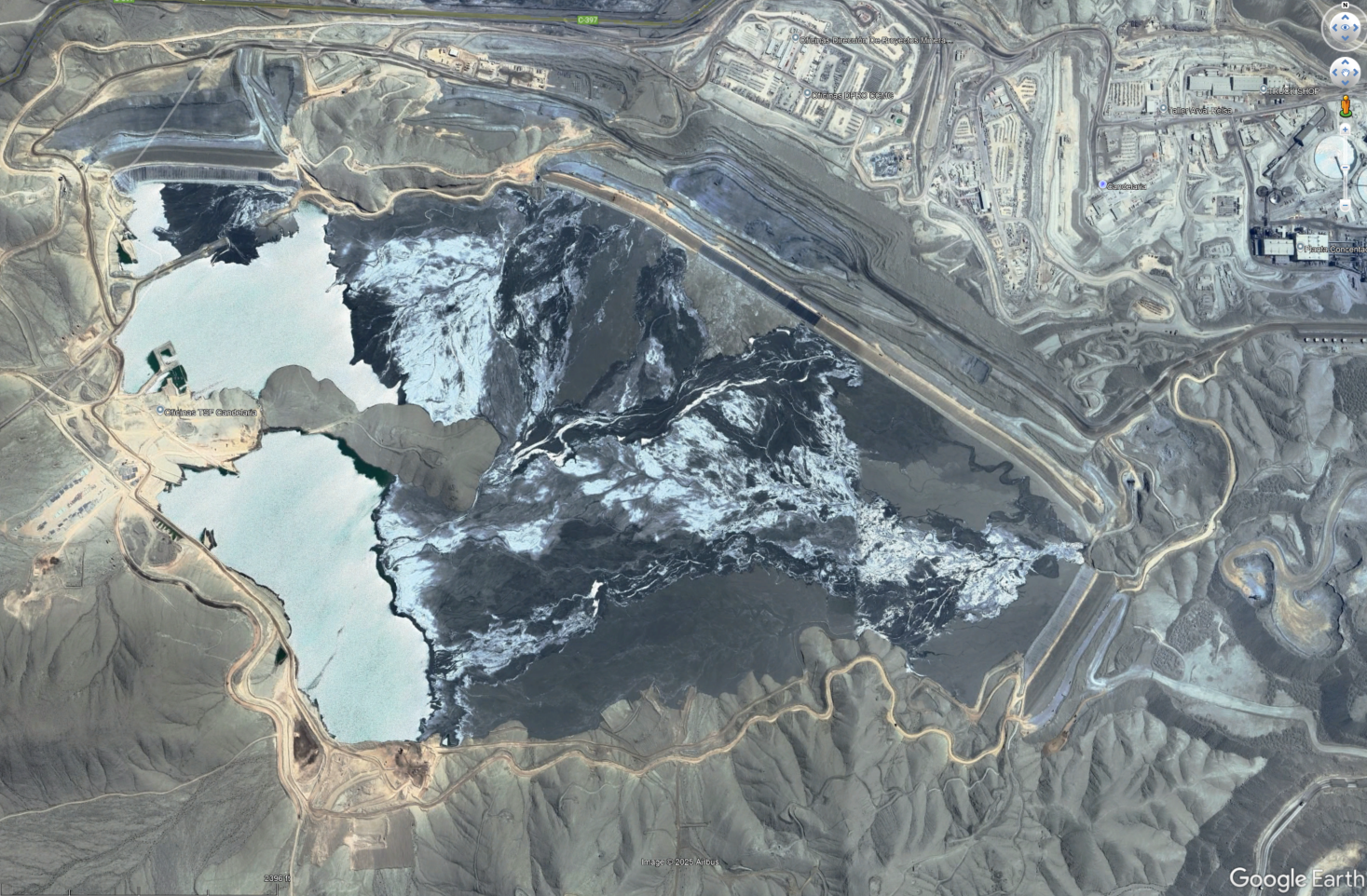

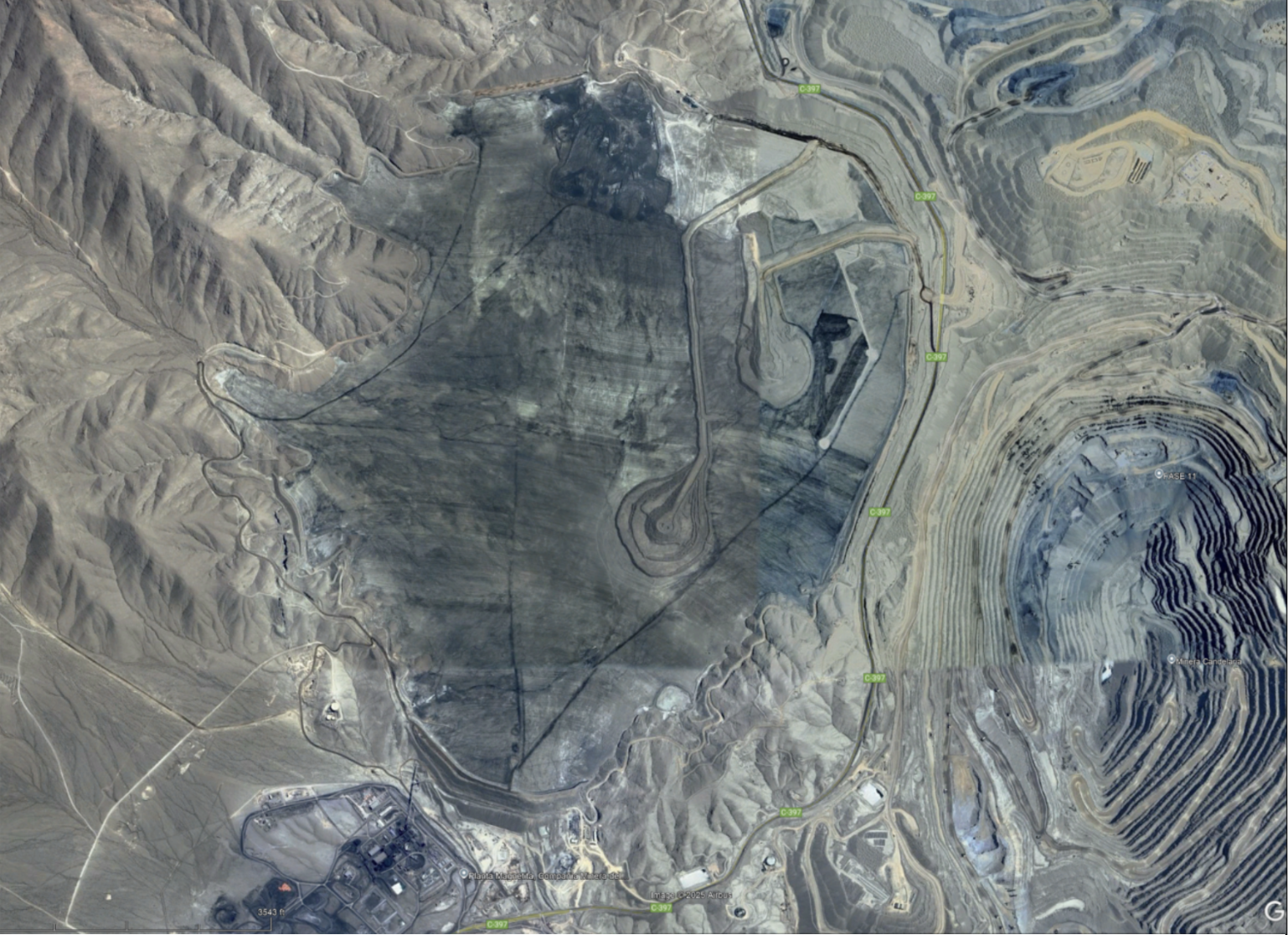

15. Fotos

1° Qtr 2023

*Actualizado en marzo de 2023, con información correspondiente al 2022

1. Empresa y Faena:

Compañía Contractual Minera Candelaria
Faena: Minera Candelaria

2. Nombre y Ubicación

Nombre del depósito:
Depósito de Relaves Los Diques.

Altura geográfica:
cota 757 m.s.n.m.

Comuna y Región:
Tierra Amarilla, Región de Atacama.

Coordenadas DMS:
27°32’10.9″S 70°19’20.7″O.

Comunidades más cercanas:
Comuna de Tierra Amarilla.

3. Estado Operativo

Estado:
En operación

Inicio operaciones:
enero 2018.

Permiso Ambiental:
2015.

Vida útil:
Hasta el año 2030 (ambiental), pero mantendrá una holgura de capacidad para continuidad operacional.

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
SEARCAN° 1332015
SernageominResoluciónN° 14682016
DGAResoluciónN° 22122016
5. Plan de Cierre

Resolución N° 2523 del año 2018.

6. Plan de emergencia

Documento:
Manual de emergencia para depósito de relaves Los Diques CORpr014.

Objetivo:
CCMC cuenta con un manual con procedimientos ante emergencia, los cuales indican el conjunto de medidas y acciones a seguir para la construcción y operación normal, frente a la presencia de riesgos y situaciones de emergencia, los que se indican a continuación:

  • Plan de Prevención de Riesgos de CCMC.
  • Plan de Comunicación de una Emergencia.
  • Plan de Emergencias y Control de Accidentes de CCMC.
  • Plan de Emergencia para el Depósito de Relaves Los Diques.
  • Restricciones para Evitar Riesgos/Emergencias.
7. Características del depósito

Tipo de muro:
Muro Enrocado

Uso de liner:
Sí. Geo sintéticos a partir de la fase I.

Zanjas cortafuga:
Pantalla Cortafuga de infiltraciones que crea una barrera de baja permeabilidad para limitar las infiltraciones.

Construcción
Aguas abajo.

Eje central:
No aplica

Altura en metros:
Muro principal 156 m, Muro Norte 87 m, Muro Sur 112 m

Relación base/altura:
757/773

Métodos de elevación:
PSAD-56

Diferenciar entre altura máxima actual y proyectada al final de la vida útil:
79 mt. (Actual cota 794; final 873; revancha 5 mt.)

Tipo de depósito:
Convencional.

Criterios de Diseño:

  • Periodo de retorno de crecidas que es capaz de manejar: El diseño del depósito será capaz de almacenar una crecida máxima probable (CMP de 5,75 Mm3 aprox.) durante toda su operación.

Tipo de muros/crecimiento –eje central o aguas abajo: El Depósito de Relaves Los Diques esta compuesto por tres muros de contención de material enrocado (material estéril): Principal, Norte y Sur, los cuales alcanzarán alturas de 156, 87 y 112 m, respectivamente, alcanzando final una cota 873 m s.n.m. Esta obra va aumentando en sucesivas etapas de crecimiento aguas abajo.

El Muro de Contención Principal es de enrocado, con una cubierta de filtro y capa de geosintetico (a partir de la fase 1), diseñado para permitir el paso de infiltraciones de forma controlada desde la cubeta a través del muro, y a través del material aluvial de fundación del muro. Las infiltraciones provenientes del depósito de relaves serán recolectadas por drenes basales conectados a un sistema de recolección de infiltraciones ubicado aguas abajo de la configuración final del muro. El sistema de recolección de infiltraciones incluye un dren vertical que recolecta las infiltraciones aguas arriba de un muro cortafuga.

  • Variables centrales:
    – Coronamiento: 30 metros.
    – Revancha: 5 metros.
    – Pendiente taludes muro principal: Talud aguas arriba: 2H:1V / Talud aguas abajo: 1,7H:1V.
    – Tamaño playa: No aplica.
Aspectos Físicos

Instrumentación y monitoreo

  • Instrumentación geotécnica      (Piezómetros, Acelerómetros,  hitos de referencia).
  • Pozos de control.

Instalaciones de seguridad

  • No aplica

Parámetros a controlar físicos

  • Parámetros de diseño.
Aspectos Químicos

Instrumentación y monitoreo químico
No aplica

Descripción e identificación de los parámetros a controlar químicos que considera el depósito
No aplica

8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
96.257.741600 millones de toneladas16%
9. Manejo de aguas claras

Descripción de Recirculación y descargas:
Recirculación de aguas claras a proceso, mediante la captación desde balsas en laguna de aguas claras.

Litros por segundo de agua recirculada:
balsas 450 (l/s).

Volumen de la laguna de aguas claras:
300.000 (m3).

Capacidad de bombeo máxima de agua recirculada:
70.000 (m3/día).

10. Inspecciones post evento- naturales*

Última inspección:
11.07.2022 Post lluvia, e inspección EOR diseño y operación septiembre 2022.

Condición actual:
En operación.

Descripción de la generación de planes de acción:
No se han generado visitas ni planes de acción en este depósito.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí
  • Identificar en qué formato: off site.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: 2 visitas en terreno cada mes. Cumplimiento permiso sectorial tanto en Construcción y Operación. La finalidad es asegurar que se cumpla el diseño en todos los aspectos.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • Se cuenta con monitoreo de control mediante EOR.
  • Se han realizado todos los estudios respecto a la estabilidad de depósito, lo cual se va analizando durante la operación mediante el control de construcción respecto del diseño. Este depósito está diseñado para no fallas, pero en caso de una emergencia los relaves quedan contenido al interior de la faena (rajo) y no afectará a las comunidades aledañas.
  • El depósito de relaves está diseñado para manejar y almacenar una crecida máxima probable (CMP de 5,75 Mm3 aprox.) durante toda su operación.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Baja a muy baja, debido a que el diseño considera de un muro de enrocado que cumple con criterio de estabilidad.

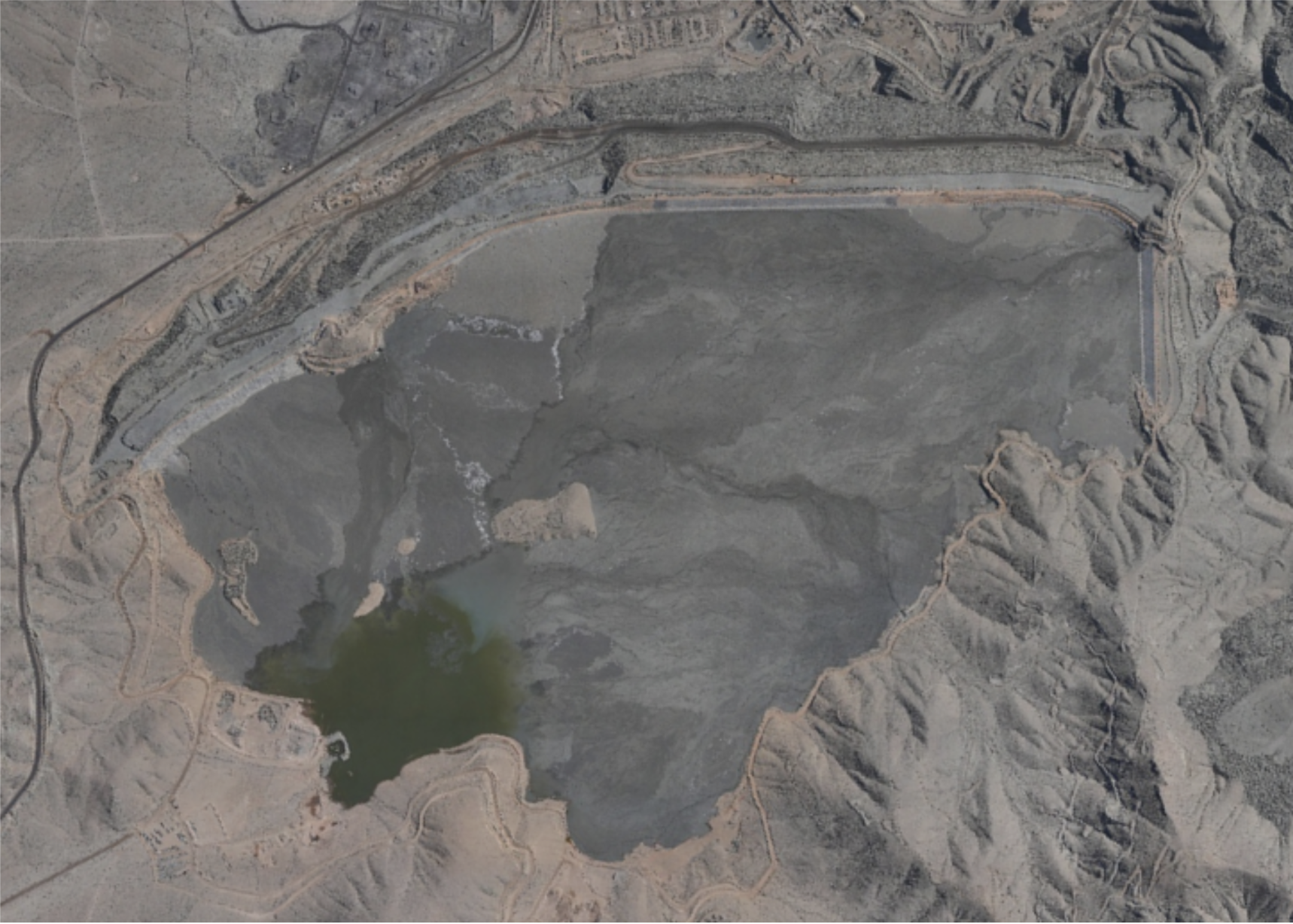

15. Fotos
