BHP

Laguna Seca

*Actualizado en marzo de 2023, con información correspondiente al 2022.

1. Empresa y Faena:

Minera Escondida Ltda.
Faena: Escondida

2. Nombre y Ubicación

Nombre del depósito:
Tranque Laguna Seca

Altura geográfica:
2900 msnm

Comuna y Región:
Antofagasta, región Antofagasta

Coordenadas UTM:
WGS84 7.300.877 N, 485.825 E

Coordenadas DMS:
24°24’19.59″S, 69° 8’23.30″O

Comunidades más cercanas:
Peine

3. Estado Operativo

Estado:
En operación.

Inicio operaciones:
2002.

Permiso Ambiental:
RCA 048/98.

Vida útil:
hasta 2048.

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
Comisión Regional del M.AmbienteRCAN° 0481998
Comisión Regional del M.AmbienteRCAN° 3982009
Ministerio de AgriculturaResoluciónN° 0142001
SernageominResoluciónN° 8001999
SernageominResoluciónN° 1302005
SernageominResoluciónN° 0932006
SernageominResoluciónN° 22822019
DGAResoluciónN° 18722016
Seremi de SaludResoluciónN° 28862000
5. Plan de Cierre

Res 1589/15

6. Plan de emergencia

Nombre del documento:
“Plan de Respuesta Ante Emergencias en Depósito de Relaves “Tranque Laguna Seca – TLS””, código P-NPI-GPNP-092 Ver 2, actualizado al 29/07/22.

Objetivo:
El objetivo del Plan de Respuesta ante Emergencias (ERP) es describir las medidas que tomará BHP-MEL para enfrentarse a una emergencia y responder adecuadamente cuando una emergencia sea declarada en el depósito. Este se desarrolla teniendo en consideración el análisis de riesgos del depósito y los controles críticos definidos para la instalación.

7. Características del depósito

Tipo de depósito:
Convencional

Tipo de muro:
material de empréstito compactado

Uso de liner:
aguas arriba

Zanjas cortafuga:
no

Construcción aguas abajo

Altura actual en metros:
52m (con 6to peraltamiento, construcción terminada en septiembre 2020). En proceso de construcción de la séptima etapa

Altura máxima aprobada:
107m (cota de corona 3.010 msnmm)

Relación base/altura:
4,1 (ancho basal/altura muro)

Métodos de elevación:
peraltamientos espaciados en el tiempo, con alturas de crecimiento entre 7,5m y 9 m.

Criterios de Diseño:

  • Periodo de Retorno: 10.000 años
  • Tipo de muro: material de empréstito compactado
  • Crecimiento aguas abajo; Coronamiento (ancho, m): 15
  • Revancha: 5m
  • Pendientes: aguas arriba 2,0H:1,0V; aguas abajo 2,7H:1,0V (7° etapa en construcción)
  • Tamaño playa: 40.908.312 m2 (09 enero 2023)
  • Sistema de drenaje basal completo para etapa en construcción y dren chimenea central hasta elevación 2.945 m s.n.m., en construcción para la 7° etapa.
Aspectos Físicos

Instrumentación y monitoreo

  • Piezómetros, inclinómetros, clino-extensómetros, acelerómetros, interferometría satelital, radares y estación total.
  • Monitoreo en línea y reportes mensuales.

Instalaciones de seguridad

No se han considerado dado que se considera revancha mínima de 5 metros.

Parámetros a controlar físicos

  • QA/QC del proceso de construcción de la infraestructura (año 2023), 7° etapa.
  • Instrumentación Geotécnica del muro.
  • Revancha (Mayor a 5m)
  • Distancia Laguna-muro (Mayor a 500 m)
  • Caudal drenes basales
  • Operación de los pozos de la cortina del muro, para mantener control del afloramiento
Aspectos Químicos

Instrumentación y monitoreo

  • Piezómetros y pozos Casagrande
  • Monitoreo semanal y reportes semanales, mensuales y trimestrales

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

No Aplica

8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
1.825.090.709 ton4.500.000.000 ton40,55%
9. Manejo de aguas claras

Descripción de Recirculación y descargas:
Recuperación de aguas desde laguna de aguas claras y recirculación a producción a través de torre de captación y estaciones de bombeo booster (2). Recuperación de agua a través de cortina de pozos y sistema de drenaje, enviada hacia laguna de aguas claras.

Litros por segundo de agua recirculada:
1.200 L/s

Volumen de la laguna de aguas claras:
variable (máx 3.500.000 m3)

Capacidad de bombeo máxima de agua recirculada:
1.900 L/s

10. Inspecciones post evento- naturales*

Última Inspección:
Se realizan inspecciones semanales por parte del equipo de Geotecnia e inspecciones diarias por parte del equipo operacional. En estas inspecciones se realiza: chequeo de infraestructura del muro y control operacional aguas abajo de éste, inspección de infraestructura del sistema de transporte de relaves y de agua recuperada, crecimiento de laguna, de la depositación de los relaves y de la distancia laguna-muro. Además, se realizan inspecciones bimestrales, por parte del Ingeniero de Registro – EoR, y una Inspección Anual de Seguridad de la Presa también por el Ingeniero de Registro EoR. En adición al anterior, el último ITRB (Independent Technical Review Board) del depósito de relaves se desarrolló en diciembre de 2022.

Fiscalizaciones post eventos naturales:
Post evento naturales se revisa el comportamiento de la instrumentación Geotécnica, inspección visual al cuerpo del muro por la Superintendencia de Geotecnia. Sin hallazgos a la fecha.

Condición actual:
Operación normal

Descripción de la generación de planes de acción:
los planes de acción que se generaran de auditorías, o revisiones por terceros (por ejemplo, del ITRB), así como los planes de acción asociados al riesgo material de falla del muro se gestionan a través de la plataforma de Riesgos GRC y Fiori de BHP. Se realiza la revisión anual de Riesgo Material de Falla del muro por el Dam Owner y el equipo técnico a cargo de cada uno de los controles críticos. Actualmente se encuentra en proceso de finalización para la implementación el GISTM.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
  • Identificar en qué formato: se cuenta con una empresa de ingeniería para la generación de diseños, construcción y QA durante la construcción, con un servicio de contraparte para revisión de diseños, y con un servicio de EoR para revisión y endorso de la construcción y diseños de las distintas etapas de peraltamiento.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: ITRB Diciembre 2022 con la finalidad de identificar potenciales riesgos y oportunidades de mejora en el muro.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • El Engineer of Record no ha identificado riesgo de inestabilidad del depósito.
  • Se cuenta con estudio de cambio climático del año 2022 el cual considera el impacto por cambio climático hasta el año 2050.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

El depósito cuenta con clasificación “Very High” de acuerdo a metodología de la CDA (Canadian Dam Association), clasificación que, por su definición, no considera los controles de gestión del riesgo.

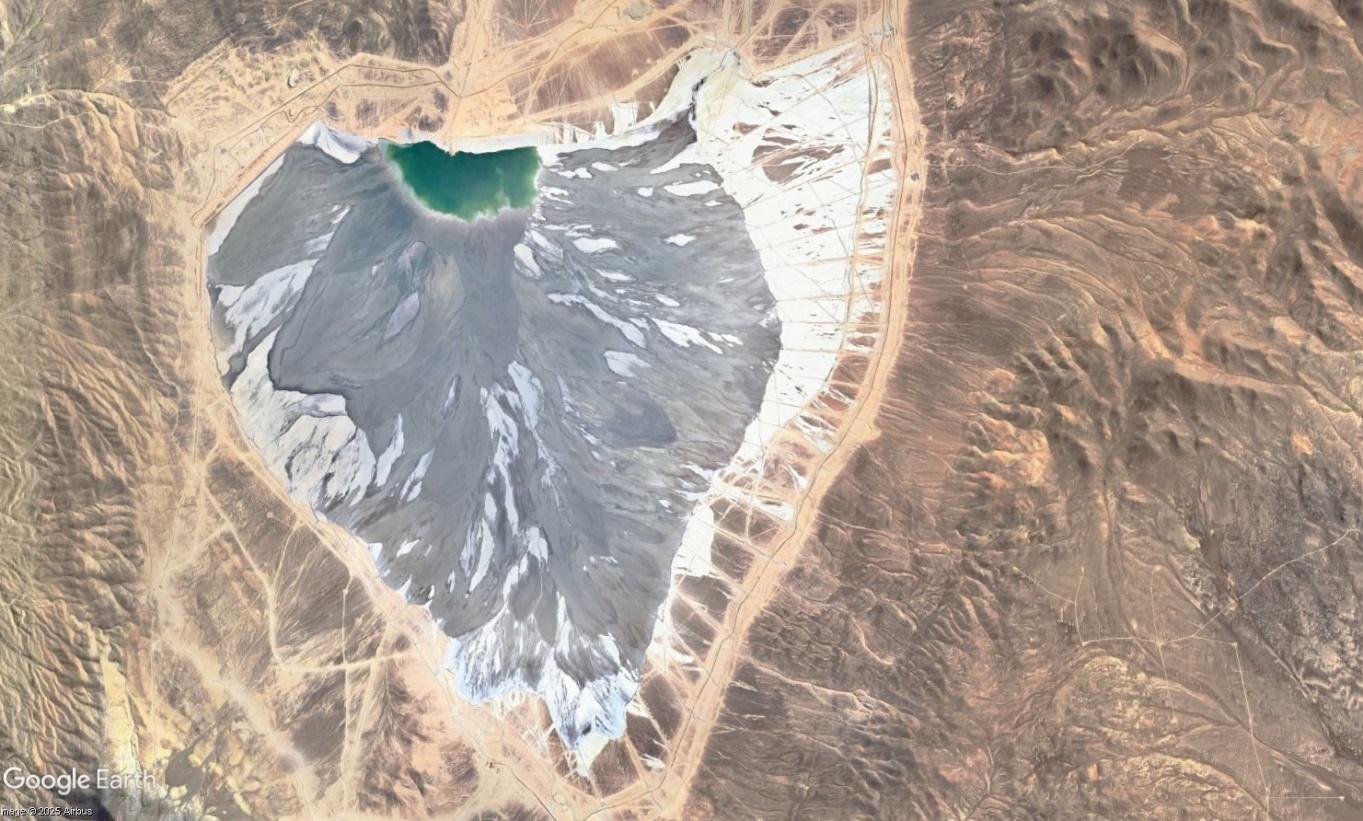

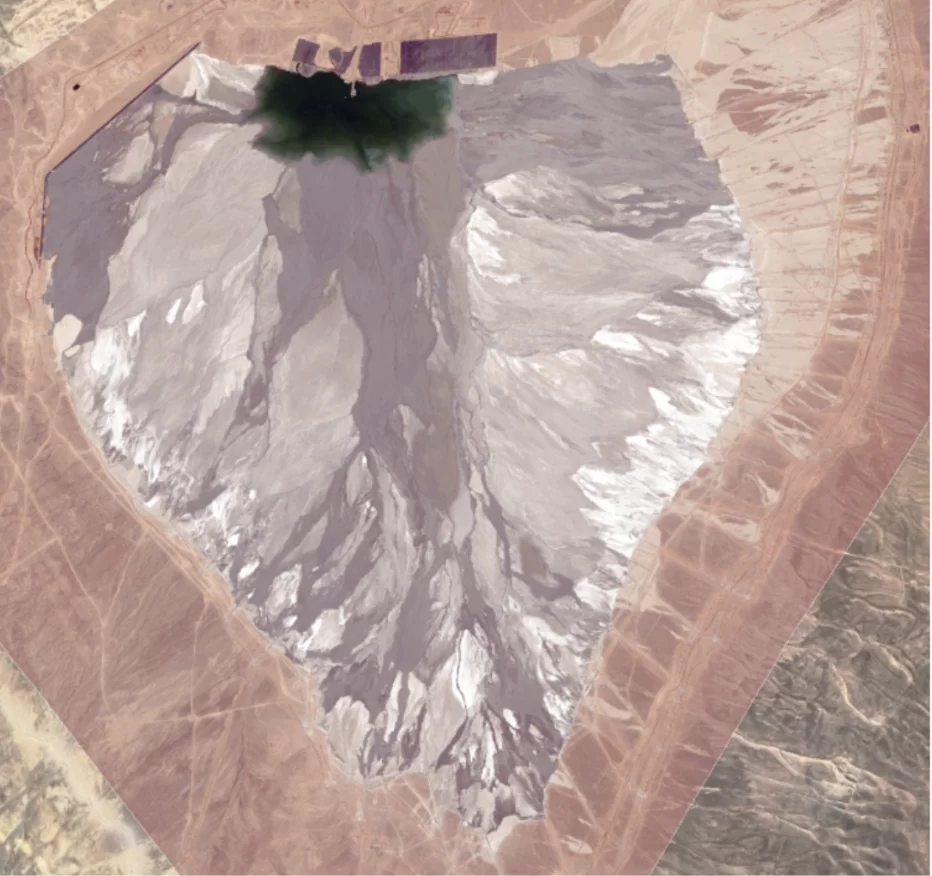

15. Fotos
