*Actualizado en marzo de 2023, con información correspondiente al 2022.

1. Empresa y Faena:

Minera Centinela
Faena: Centinela Sulfuros

2. Nombre y Ubicación

Nombre del depósito:
Depósito de Relaves Espesados Minera Centinela.

Altura geográfica:
2.100 msnm.

Comuna y Región:
Comuna de Sierra Gorda, provincia y región de Antofagasta.

Coordenadas DMS:
23°00’00.0″S 69°07’00.0″W.

Comunidades más cercanas:
Sierra Gorda.

3. Estado Operativo

Estado:
En operación.

Inicio operaciones:
2011.

Permiso Ambiental:
Resolución de Calificación Ambiental N°212/2008. Permiso sectorial: SNGM N°365/2009 y DGA N°341/10.

Vida útil:
hasta 2032.

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
SEARCAN° 2122008
SEAREN° 5822012
SEARCAN° 3582013
SEAREN° 3512014
SEARCAN° 3252017
SEAREN° 2482019
SERNAGEOMINResoluciónN° 3652009
SERNAGEOMINResoluciónN° 5322013
SERNAGEOMINResoluciónN° 13372015
SERNAGEOMINResoluciónN° 16822016
SERNAGEOMINResoluciónN° 22302018
SERNAGEOMINResoluciónN° 0322020
DGAResoluciónN° 3412010
DGAResoluciónN° 1482013
DGAResoluciónN° 1662016
5. Plan de Cierre

SERNAGEOMIN Resolución N°2222/19 Actualización Plan de Cierre CEN.

6. Plan de emergencia

Nombre del documento:
“PLAN DE EMERGENCIAS DEPÓSITO DE RELAVES ESPESADOS – CEN-MA-GPC-SRT-002”, Manual de emergencias aprobado por SERNAGEOMIN.

Objetivo:
Establece procedimientos en caso de sismos, precipitaciones, cortes de energía y fugas según DS248, art 34.

7. Características del depósito

– Depósito de relaves espesados, depositados con 65% de porcentaje de sólidos, resultando en playas de 2,1 % promedio de pendiente.
– Muro Norte principal de altura 50 m con crecimiento futuro a 81 m; Muro Secundario Sur de 30 m con crecimiento futuro a 41 m.
– Muro Oeste 12 m con crecimiento futuro de 15 m.
– Muro Principal de lastre Mina.
– Muro secundario sur y diferido oeste tipo empréstito.
– Muros Principal y Secundario construidos hacia aguas abajo, con sistema de drenaje basal y cuentan con una geomembrana en la cara aguas arriba como medio de impermeabilización.
– Coronamiento: 40 m muro principal y 25 m en muros secundario Sur y Oeste; Revancha de 2 m condición operación normal y 1 revancha hidráulica; taludes en muro principal aguas arriba 2H:1V y aguas abajo 2H:1V; Muro secundario sur y oeste 2H:1V y aguas abajo 2,5H:1V
– Tamaño de playa variable, asociado al sistema de pendiente para utilización de la máxima superficie.
– Laguna operacional no excede los 50.000 m3.
– Relación base/altura; 4.94 aprox. (247 m / 50 m).

Aspectos Físicos

Instrumentación y monitoreo

  • Piezometría en los muros principales (cuerda vibrante, fibra óptica y Casagrande).
  • Acelerómetros.
  • Inclinómetros.
  • Hitos Topográficos.

Instalaciones de seguridad

  • Canal de contorno para desvío de aguas lluvia y canales perimetrales.
  • Dren basal aguas arriba de muro de empréstito y de muro de estéril mina, conducidas a piscina aguas abajo de los muros.
  • Vertedero de seguridad para el cierre.
  • Criterio de diseño para la CMP para un periodo de retorno de 100 a 1000 años. Con caudales a conducir 3,2 m3/s a 10m3/s.
  • Alerta Temprana de Sismos.

Parámetros a controlar físicos

  • Distribución de tamaño: tamaño máximo andesita 1000mm.
  • Variables geotécnicas de relaves.
  • Reología de relaves
  • Topografía del área del depósito para el control de capacidad y control de pendientes de playa.
  • Revancha operacional e hidráulica.
  • Angulo de taludes.
  • Ancho coronamiento.
  • Volumen de agua interior depósito.
Aspectos Químicos

Instrumentación y monitoreo

Pozos de monitoreo de agua subterránea

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

Parámetros definidos en RCA

8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
384.557.911750.000.00051%
9. Manejo de aguas claras

Descripción de Recirculación y descargas:
Recirculación a proceso desde sistema de bombeo de aguas claras superficiales y drenes a piscina de recolección y luego a planta concentradora.

  • Litros por segundo de agua recirculada: 75 Lt/s.
  • Volumen de la laguna de aguas claras: Menor a 50.000 m3.
  • Capacidad de bombeo máxima de agua recirculada: 1.150 m3/h (575 m3/hr por cada punto de extracción).
10. Inspecciones post evento- naturales*

Última inspección: 31/12/2022 (post evento sísmico) y 16/03/2022 (post lluvia).
Fiscalizaciones post eventos naturales: No.
Condición actual: operativo.

Planes de Acción:

  • Caso evento sísmico : Inspección Visual de Obras contención y revisión de instrumentación geotécnica. Emisión de nota técnica con la evaluación post evento.
  • Evento Climático: Inspección Visual (revancha socavaciones, etc), revisión de instrumentación geotecnia y obras hidráulicas de la instalación. Emisión de nota técnica con la evaluación post evento.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí, visitas a terreno bimensuales y seguimiento mensual de parámetros operacionales y de control geotécnico.
  • Revision Anual con el ITRB (independent Tailing Review Board). Reuniones realizadas entre el 25 y el 27 de Julio, con el objetivo fue la revisión de los resultados operacionales del DRE, reporte de estabilidad, análisis de flujos, entre otros temas, además del reporte del avance de proyectos DMC y DDR, y entre el 30 de Noviembre y el 01 de Diciembre de 2022, cuyo objetivo fue revisión del proyecto de recrecimiento de muros del DRE.
  • Revisión de Seguridad en el DRE por empresa GHD en septiembre de 2022.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • Estable, según Ingeniero de Registro y campañas de caracterización geotécnica.
  • Se han realizado análisis respecto de efectos de falla catastrófica en talleres FMEA, Conclusiones: no hay efectos sobre comunidades aledañas.
  • Evaluación de capacidad de manejo de aguas (considerando cambio climático). Se realizó el estudio Manejo de Aguas ante Eventos Hidrológicos Extremos año 2021 a cargo del EOR. Se demuestra que la capacidad instalada es adecuada para el manejo de eventos climáticos extremos (TR: 100, 1000 , PMP y falla del canal de contorno).
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Alto, según clasificación AMSA. Clasificación por Consecuencia, Significant según GISTM.

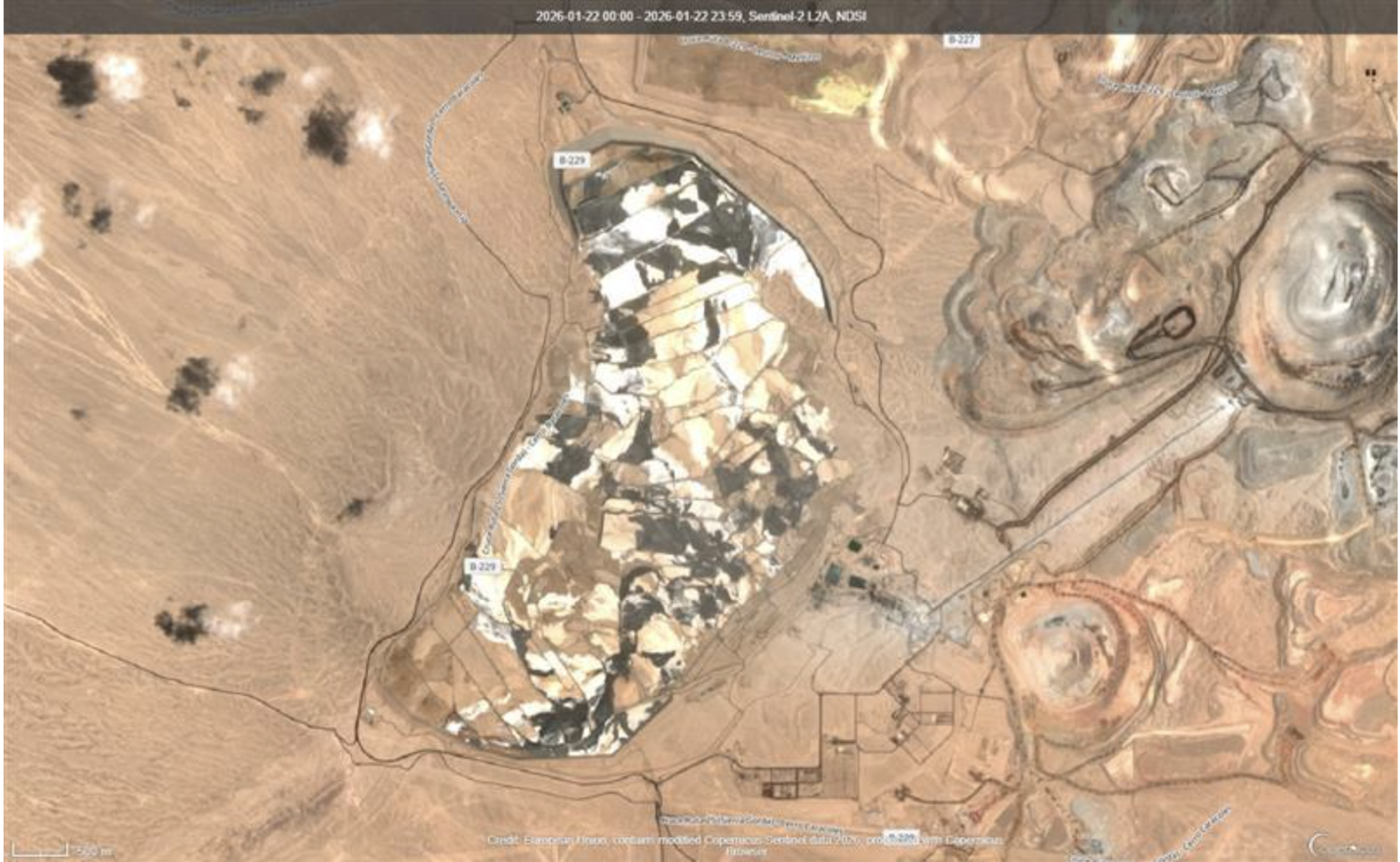

15. Fotos

*Actualizado en marzo de 2023, con información correspondiente al 2022.

1. Empresa y Faena:

Antofagasta Minerals MLP
Faena: Los Pelambres

2. Nombre y Ubicación

Nombre del depósito:
Tranque de relaves El Mauro

Altura geográfica:
900 msnm

Comuna y Región:
Comuna de Los Vilos, provincia del Choapa, región de Coquimbo

Coordenadas DMS:
31°58’00.0″S 71°01’00.0″W

Comunidades más cercanas:
Caimanes.

3. Estado Operativo

Estado:
En operación

Inicio operaciones:
2009

Fecha de Permiso Ambiental:
2004

Vida útil:
Hasta año 2035

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
SEARCAN° 382004
SEARCAN° 2992004
SEARCAN° 1142019
SERNAGEOMINResoluciónN° 26232004
SERNAGEOMINResoluciónN° 9412014
SERNAGEOMINResoluciónN° 1262021
DGAResoluciónN° 17912005
Seremi de SaludDSN° 3072005
Seremi de SaludDSN° 30942008
5. Plan de Cierre

SERNAGEOMIN RE2341/09 y 1603/15. Recubrimiento con empréstito.
Res. 382/19

6. Plan de emergencia

Documento: Manual de Emergencias Depósito de Relaves El Mauro, aprobado por SERNAGEOMIN. Res. 2512/2022
Objetivo: Regula situaciones de emergencia, velando por la integridad física y de salud de trabajadores, haciendo frente a diferentes riesgos en sus distintos niveles de peligrosidad y consecuencias, de modo de prevenir o atenuar los efectos sobre población y medio ambiente.

7. Características del depósito

Tipo de Muro:
Muro de arenas cicloneadas

Tipo de construcción:
Aguas Abajo

Uso de Liner:
HDPE 1,5 mm en la cara de aguas arriba

Zanja Corta fugas:
Construida aguas arriba de las piscinas colectoras de drenes

Altura Actual:
178.9 m

Relación Base Altura:
talud aguas abajo >3 (H): 1 (V); Talud aguas arriba = 2 (H): 1 (V), ancho coronamiento > 10 m

Método elevación:
Empalizada de madera

Altura Final:
237 m

Tipo de depósito:
Convencional

Criterios de construcción muro:
Grado compactación arenas del muro > 95% Proctor estándar, porcentaje de finos en las arenas < 19%

Criterios de Diseño:
Periodo de retorno de crecida a manejar: 1/5000 en operación y CMP en cierre

Revancha operacional > 5 m; revancha hidráulica > 1,5 m.

Aspectos Físicos

Instrumentación y monitoreo

  • Piezómetros eléctricos de tecnología fibra óptica y cuerda vibrante que miden en forma estática y dinámica.
  • Piezómetros Casagrande.
  • Acelerógrafos.
  • Prismas.
  • Monitoreos mensuales

Instalaciones de seguridad

  • Tranque de cola de aguas naturales capacidad 620.000 m3
  • Canales perimetrales de desvío.
  • Túnel evacuador de crecidas.
  • Vertederos de emergencia en tranque de relaves y embalse de cola.

Parámetros a controlar físicos

  • Granulometría de arenas.
  • Grado de compactación de arenas.
  • Revancha (operacional, hidráulica y seguridad).
  • Angulo de talud aguas abajo.
  • Ancho del coronamiento.
  • Nivel de laguna y distancia al muro.
  • Batimetrías.
Aspectos Químicos

Instrumentación y monitoreo

  • Pozos de monitoreo.
  • Barrera hidráulica para control de filtraciones.
  • Monitoreo mensual físico-químico de aguas. superficiales y subterráneas.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

  • Control de calidad del agua, cumplimiento respecto a norma chilena.
8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
801.878.3531.700.000.00047,2%
9. Manejo de aguas claras

Descripción de Recirculación y descargas:
Recirculación a proceso desde balsas en laguna.

Litros por segundo de agua recirculada:
Depende del balance hídrico.

Volumen de la laguna de aguas claras:
< 10 Mm3. Volumen actual 0.6 Mm3.

Capacidad de bombeo máxima de agua recirculada a Planta Concentradora:
1100 l/s

10. Inspecciones post evento- naturales*

Última Inspección:
Inspecciones mensuales por Ingeniero de Registro y extraordinaria en caso de sismo fuerte.

Fiscalización post eventos naturales:
Inspección post evento natural se realiza cada vez. Las recomendaciones de los informes de inspección se van tratando y resolviendo mediante planes de acción que se revisa periódicamente con el ingeniero de registro.

Condición actual:
Operativo.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
  • Identificar en qué formato: mínimo reunión anual, informe de hallazgos críticos. Planes de acción para resolver hallazgos críticos desarrollados por la operación.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Marzo 2022.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • Estable, según Ingeniero de Registro.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Alta, según clasificación AMSA

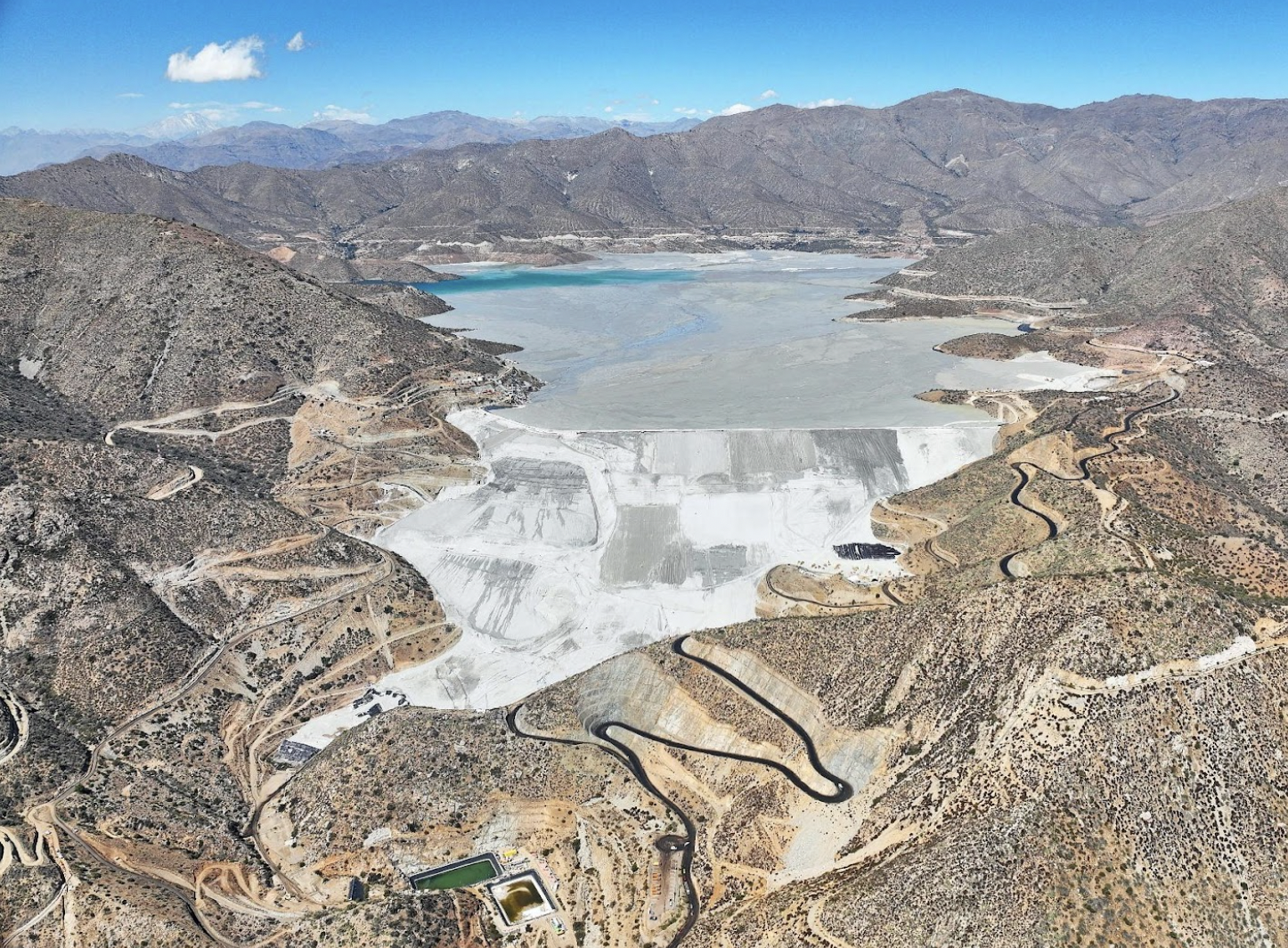

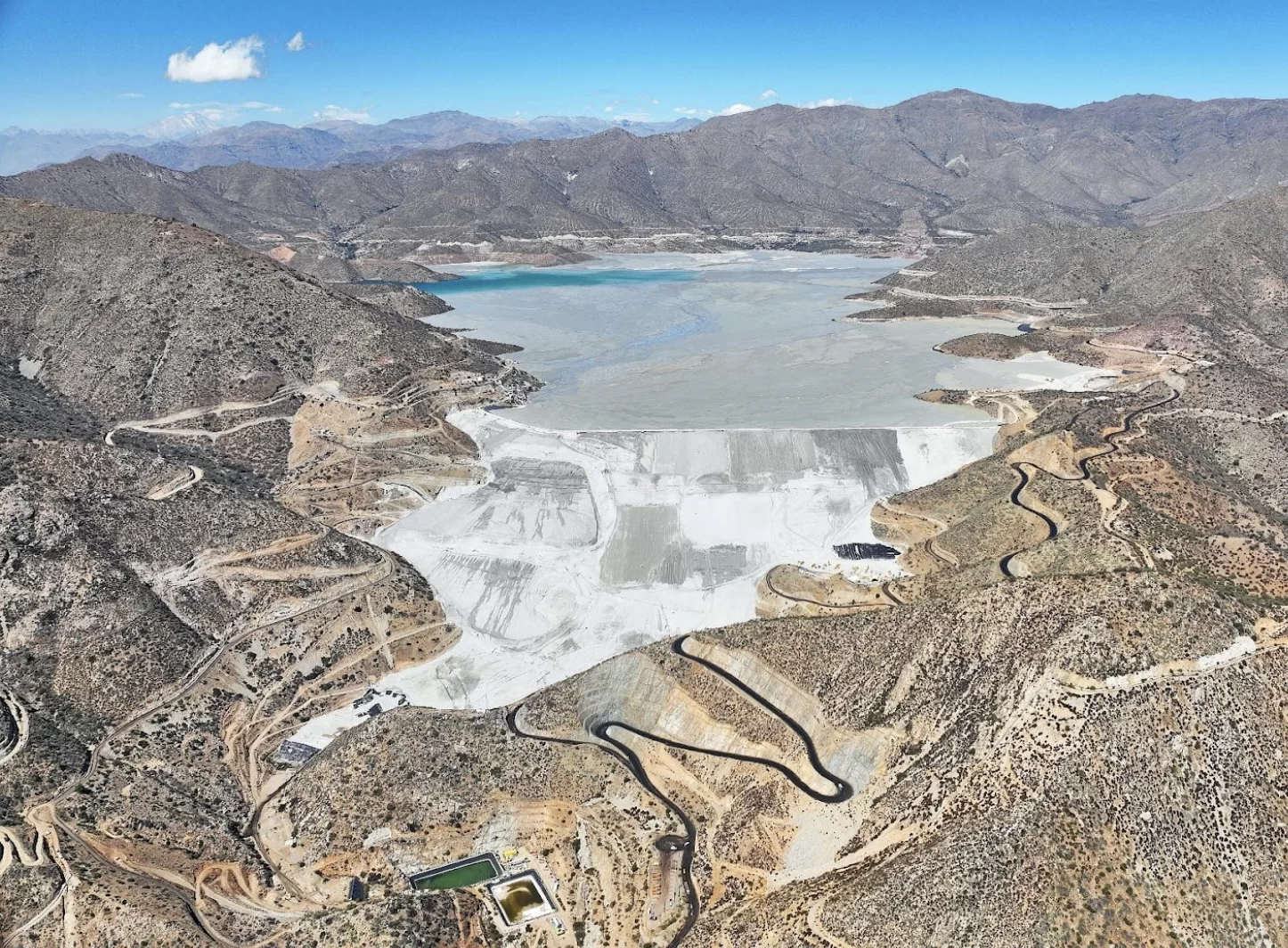

15. Fotos

*Actualizado en marzo de 2023, con información correspondiente al 2022.

1. Empresa y Faena:

Antofagasta Minerals MLP
Faena: Los Pelambres

2. Nombre y Ubicación

Nombre del depósito:
Tranque Los Quillayes

Altura geográfica:
1450 msnm

Comuna y Región:
Comuna de Salamanca, provincia del Choapa, región de Coquimbo.

Coordenadas DMS:
31 51.0 S 70 36.0 W.

Comunidades más cercanas:
Cuncumén.

3. Estado Operativo

Estado:
Opera sólo como respaldo de Tranque El Mauro, no hay levantamiento del muro desde el año 2008.

Inicio operaciones:
1999

Fecha de Permiso Ambiental:
No aplica

Vida útil:
No aplica (opera como respaldo a El Mauro).

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
SERNAGEOMINResoluciónN° 32542007
5. Plan de Cierre

SERNAGEOMIN RE2341/09 y 1603/15.
Res. 382/19

6. Plan de emergencia

Documento:
Manual de emergencia en preparación interna.

7. Características del depósito

Tipo de Muro:
Muro de arenas cicloneadas

Tipo de construcción:
Aguas Abajo

Uso de Liner:
HDPE 1,0 mm en la cara de aguas arriba

Zanja Corta fugas:
Construida aguas arriba de las piscinas colectoras de drenes

Altura Actual:
198 m

Relación Base Altura:
Talud aguas abajo 4 (H): 1 (V); Talud aguas arriba = 2 (H): 1 (V), ancho coronamiento = 20 m

Tipo de depósito:
Convencional

Criterios de construcción muro:
Grado compactación arenas del muro > 95% Proctor estándar, porcentaje de finos en las arenas < 19%

Aspectos Físicos

Instrumentación y monitoreo

  • Piezómetros
  • Acelerógrafos
  • Topografía
  • Monitoreo mensual

Instalaciones de seguridad

  • Vertedero de emergencia
  • Túnel evacuador
  • Túnel de desvío
  • Embalse de cola y túnel evacuador

Parámetros a controlar físicos

No Aplica (no hay levantamiento de muro desde 2008).

Aspectos Químicos

Instrumentación y monitoreo

  • Pozos de monitoreo.
  • Pozos de barrera hidráulica para control de filtraciones.
  • Monitoreo de calidad de aguas superficiales.
  • Monitoreo mensual.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

  • Parámetros físico-químicos.
  • Calidad del agua superficial y subterránea respecto a línea base.
8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
394.984.098396.000.00099,7%
9. Manejo de aguas claras

No Aplica

10. Inspecciones post evento- naturales*

Última Inspección:
Mensual.

Fiscalización post eventos naturales:

  • Inspecciones trimestrales por Ingeniero de Registro y extraordinaria en caso de sismo fuerte o evento significativo.
  • Inspección post evento natural se realiza cada vez.
  • Las recomendaciones de los informes de inspección se van tratando y resolviendo mediante planes de acción que se revisa periódicamente con el ingeniero de registro.

Condición actual:
Operativo.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
  • Identificar en qué formato: mínimo reunión anual, informe de hallazgos críticos. Planes de acción para resolver hallazgos críticos desarrollados por la operación.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Marzo 2022.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí.
13. Evaluación de depósitos de relaves
  • Estable, según Ingeniero de Registro.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Alta, según clasificación AMSA

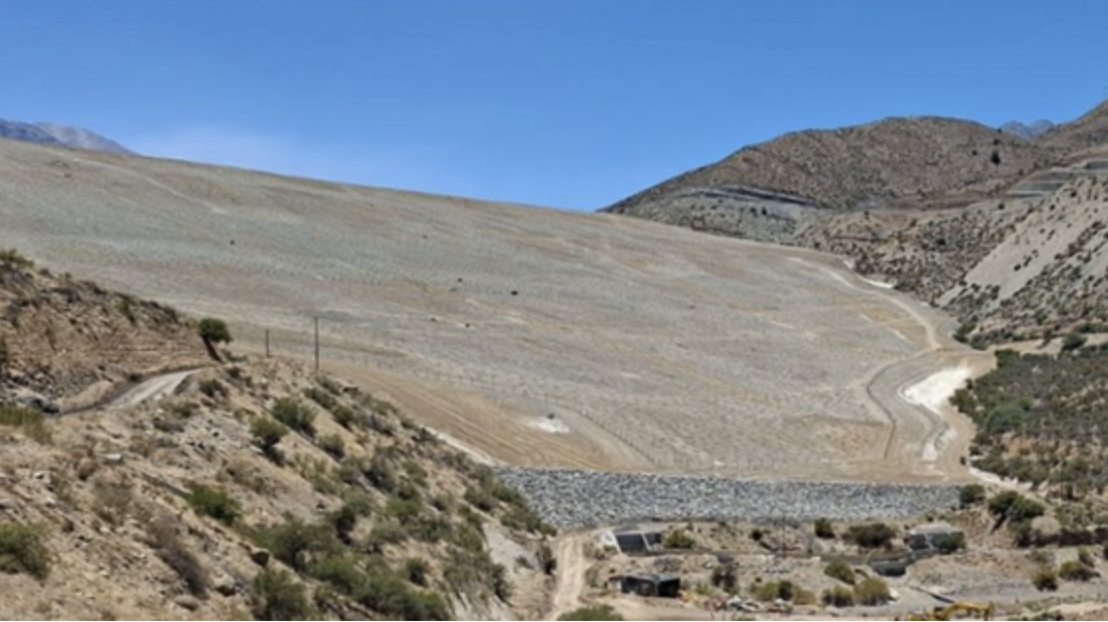

15. Fotos

*Actualizado en marzo de 2023, con información correspondiente al 2022.

1. Empresa y Faena:

Compañía Minera Zaldívar
Faena: Zaldívar

2. Nombre y Ubicación

Nombre del depósito:
Depósito de Relaves Zaldívar

Altura geográfica:
3100 msnm

Comuna y Región:
Comuna de Antofagasta, Región de Antofagasta

Coordenadas DMS:
24 10.0S 69 02.0W

Comunidades más cercanas:
Peine y Toconao

3. Estado Operativo

Estado:
Fase 4 en operación sobre Fase 3 (3 y 3A), Fases 1 y 2 inactivas.

Inicio operaciones:
1995

Fecha de Permiso Ambiental:
2016

Vida útil:
Hasta año 2023.

4. Permisos
EntidadTipo de PermisoN° del PermisoAño
SEARCAN° 1462016
DGAResoluciónN° 18432017
SERNAGEOMINResoluciónN° 09382017
5. Plan de Cierre

Resolución N° 1848 15 de Julio 2019.

6. Plan de emergencia

Documento:
“Manual de Emergencia Tranque de Relaves”, GPS_M_001 versión 05, aprobado 19 octubre de 2021.

Objetivo:
Estandarizar las medidas preventivas, controles y acciones para minimizar los riesgos inherentes a la operación del Depósito de Relaves de Compañía Minera Zaldívar, con la finalidad de controlar los peligros y eventos que causen lesiones y/o perdidas, las cuales afecten significativamente la integridad física de los trabajadores, medio ambiente, la continuidad operacional y activos de la Compañía, ante una emergencia o situación extraordinaria.

7. Características del depósito

Depósito de relave convencional, muro construido con material de ripios lixiviados, construido hacia aguas abajo, con drenes en la base.
Geomembrana de HDPE sobre talud de aguas arriba.

Altura máxima:
42 m, altura actual: 39 m.

Coronamiento:
10 m.

Talud de aguas arriba:
1.5(H):1(V)

Talud de aguas abajo 2(H):1(V) (global)

Aspectos Físicos

Instrumentación y monitoreo

  • Piezómetros.
  • Prismas.
  • Acelerógrafos.
  • Frecuencia de monitoreo mensual.

Instalaciones de seguridad

  • Canales de contorno.

Parámetros a controlar físicos

  • Deformación o desplazamientos a nivel de superficies.
  • Agrietamientos o evolución de éstas sobre la infraestructura del muro.
  • Aumento de los niveles freáticos al interior de muro.
  • Niveles históricos de sismicidad.
Aspectos Químicos

Instrumentación y monitoreo

  • Pozos de monitoreo.

Descripción e identificación de los parámetros a controlar químicos que considera el depósito

  • Acorde con Res. Ex. 31/2022 de la SMA.
8. Capacidad

Tabla Anual para la vida del Depósito de relaves:

Acumulado al año 2022 (TMS)Capacidad total autorizada (TMS)Porcentaje del total autorizado
15.384.660 ton.22.435.660 ton68,6%
9. Manejo de aguas claras

Descripción:
El caudal de recirculación de agua desde la laguna, de una capacidad inicial de 20.000 m3 y una profundidad mínima de 2 m, es de 20 L/s y se realiza mediante bombas montadas en balsas tipo centrífuga vertical que captan el agua en la laguna y la impulsan por una tubería de acero de 6” de diámetro hasta el empalme con tubería de HDPE de 160 mm de diámetro de recirculación de agua, la cual descarga en estanque de traspaso TAG 2000-TK-01 y desde ahí es transportada gravitacionalmente por una línea de HDPE de 140 mm de diámetro a sentina y eventualmente a la piscina de evaporación.

Litros por segundo de agua recirculada:
depende del balance hídrico.

Volumen de la laguna de aguas claras:
máximo 20.000 m3

Capacidad de bombeo máxima de agua:
20 L/s.

10. Inspecciones post evento- naturales*

Última inspección:
En condiciones de operación normal se realizan inspecciones diarias por parte de operaciones, quincenales por parte del equipo de geotecnia y mensuales por el ingeniero de registro.

Fiscalizaciones post eventos naturales:
Se realizan en el caso que se produzca un evento natural severo (evento climático, sismo) cuando corresponda.

Condición actual:
Operativa.

Descripción de la generación de planes de acción, producto de las inspecciones post evento:
En el caso de encontrar algún evento luego de las inspecciones, se genera un plan considerando lo siguiente:

1.Se crea un equipo de trabajo solicitando el apoyo a las áreas de:

  • MEDIO AMBIENTE: Prevención de incidentes ambientales.
  • PREVENCIÓN: Asesoría en la realización de trabajo seguro.
  • PROYECTO: Generación de soluciones que involucren procesos de diseño, desarrollo, evaluación e implementación de iniciativas de ingeniería.
  • ÁREA HÚMEDA: Apoyo en equipos hidráulicos.
  • ÁREA SECA: Personal que realizara los trabajos manuales y con equipos pesados, compra de equipos etc.

2. Detección de áreas del relave afectadas y evaluación del impacto, estableciendo fechas límites para la confección del plan y resolución del problema.

3. Elaboración de plan de acción:

  • Confección de plan de mitigación incorporando hitos claves, recursos, personal y equipos necesarios.

4. Desarrollo y seguimiento de plan por parte de las áreas mencionadas en el punto 1.

5. Reunión de revisión con áreas involucradas, análisis crítico de lo realizado y retroalimentación.

* Información vigente a diciembre de cada año.

11. Revisión de expertos independientes
  • Cuenta con asesoría/soporte de ingeniería para el depósito/ingeniero de registro: Sí.
  • Formato: Revisión en terreno e informe anual.
  • Indicar fecha y finalidad de la revisión de expertos independientes más reciente cuando corresponda: Revisión independiente completa de acuerdo con el estándar internacional de manejo de depósitos de relave (GISTM), diciembre 2022.
12. Ingeniero de Registro
  • Cuenta con registros de ingeniería respecto de diseño, construcción, operación, mantenimiento y/o cierre: Sí, cuenta con Ingeniero de Registro.
13. Evaluación de depósitos de relaves
  • El depósito (embalse) de relaves se encuentra estable, de acuerdo a la evaluación de las condiciones actuales a diciembre de 2022 realizada por el Ingeniero de Registro.
14. Clasificación de riesgo

* Conforme a información entregada por las compañías ante requerimiento de inversionistas liderados por la Church of England (Investor Mining and Tailings Safety Initiative) sobre información específica de los depósitos de relaves.

Medio, según clasificación AMSA

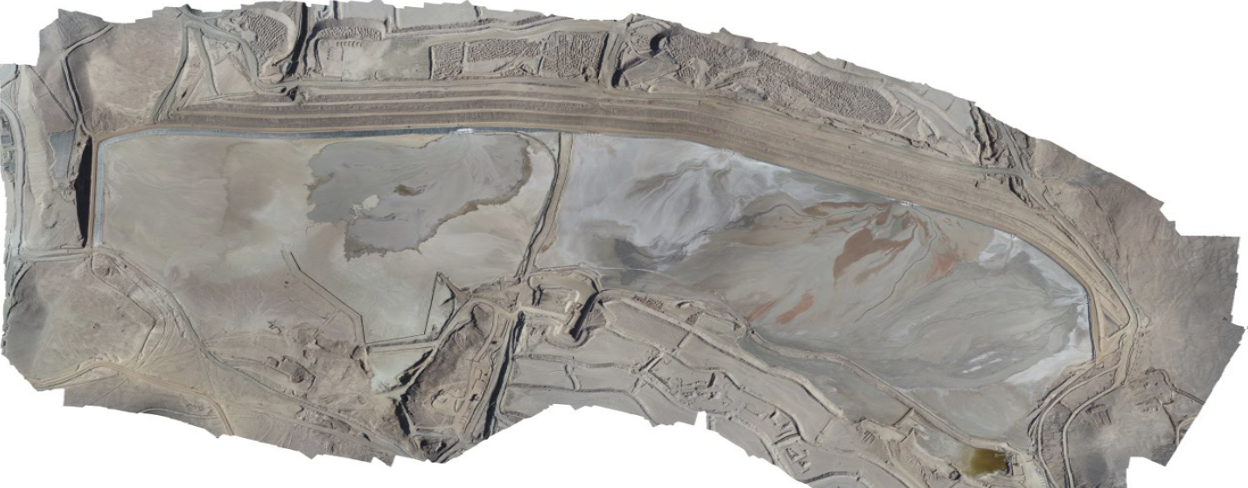

15. Fotos
